در بسیاری از فرایندهای صنعتی، اندازهگیری فشار یکی از مهمترین پارامترهای کنترلی و پایشی است. فشار میتواند مستقیماً وضعیت یک فرایند را نشان دهد یا برای محاسبه پارامترهایی مانند سطح، دبی و چگالی مورد استفاده قرار گیرد. به همین دلیل، ترانسمیتر فشار یا Pressure Transmitter یکی از پرکاربردترین تجهیزات ابزار دقیق در صنایع نفت و گاز، پتروشیمی، نیروگاه، فولاد، آب و فاضلاب و صنایع فرایندی محسوب میشود.
ترانسمیتر فشار وظیفه دارد فشار واردشده از فرایند را توسط یک عنصر اندازهگیری دریافت کرده و پس از تبدیل آن به یک سیگنال قابل استفاده، اطلاعات اندازهگیریشده را به سیستم کنترل مانند PLC یا DCS ارسال کند.
در سیستمهای صنعتی، خروجی ترانسمیتر معمولاً بهصورت 4-20 mA ارائه میشود و در بسیاری از تجهیزات، ارتباط دیجیتال HART نیز روی همین حلقه جریان وجود دارد. به همین دلیل Pressure Transmitter علاوه بر اندازهگیری، نقش مهمی در مانیتورینگ، کنترل فرایند، تشخیص خطا و نگهداری تجهیزات دارد.
ترانسمیتر فشار چیست؟
Pressure Transmitter تجهیزی است که فشار یک سیال مانند گاز، مایع یا بخار را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل میکند.
به زبان ساده:
فشار فرایند → سنسور → پردازش الکترونیکی → سیگنال خروجی → PLC/DCS
برای مثال، فرض کنید ترانسمیتر فشاری دارای محدوده اندازهگیری 0 تا 10 bar باشد و خروجی آن 4-20 mA باشد.
در این حالت:
- 0 bar → 4 mA
- 5 bar → 12 mA
- 10 bar → 20 mA
بنابراین سیستم کنترل میتواند از مقدار جریان دریافتشده، فشار فرایند را محاسبه کند.
برای آشنایی پایهایتر با مفهوم ترانسمیتر، میتوانید به مقاله «ترانسمیتر چیست و چگونه کار میکند؟» در سایت رمانتا مراجعه کنید.
تفاوت Pressure Transmitter با Pressure Sensor و Pressure Transducer
این سه اصطلاح گاهی به جای یکدیگر استفاده میشوند، اما از نظر فنی کاملاً یکسان نیستند.
Pressure Sensor
Sensor عنصر حسکنندهای است که تغییر فشار را تشخیص میدهد و آن را به یک تغییر فیزیکی یا الکتریکی تبدیل میکند.
Pressure Transducer
Transducer معمولاً به تجهیزی گفته میشود که یک کمیت فیزیکی را به یک سیگنال الکتریکی تبدیل میکند.
Pressure Transmitter
Transmitter یک تجهیز کاملتر است که علاوه بر عنصر اندازهگیری و مدار تبدیل، سیگنال را برای انتقال به سیستم کنترل آماده میکند و معمولاً امکاناتی مانند تنظیم Range، نمایش مقدار، تشخیص خطا و ارتباط دیجیتال را نیز در اختیار قرار میدهد.
بنابراین میتوان بهصورت ساده گفت:
Sensor → اندازهگیری
Transducer → تبدیل
Transmitter → اندازهگیری + تبدیل + انتقال اطلاعات
Pressure Transmitter چگونه کار میکند؟
عملکرد ترانسمیتر فشار را میتوان در چند مرحله بررسی کرد.
ابتدا فشار سیال به قسمت Process Connection ترانسمیتر وارد میشود. این فشار به یک Diaphragm یا Membrane منتقل شده و باعث تغییر بسیار کوچک در وضعیت عنصر اندازهگیری میشود.
سنسور این تغییر را تشخیص داده و به یک سیگنال الکتریکی تبدیل میکند. سپس مدار الکترونیکی داخلی، این سیگنال را پردازش کرده و مقدار فشار را به خروجی استاندارد، مثلاً 4-20 mA، تبدیل میکند.
در مدلهای هوشمند، اطلاعات دیجیتال نیز میتواند از طریق پروتکلهایی مانند HART منتقل شود. برخی تجهیزات صنعتی علاوه بر 4-20ma و HART از پروتکلهایی مانند PROFIBUS PA یا FOUNDATION Fieldbus نیز پشتیبانی میکنند.
انواع Pressure Transmitter
ترانسمیترهای فشار را میتوان از جنبههای مختلف دستهبندی کرد، اما یکی از مهمترین دستهبندیها بر اساس نوع فشار اندازهگیریشده است.
1. Gauge Pressure Transmitter
در Gauge Pressure فشار نسبت به فشار اتمسفر اندازهگیری میشود.
بنابراین اگر فشار فرایند با فشار محیط برابر باشد، مقدار Gauge تقریباً صفر خواهد بود.
این نوع ترانسمیتر یکی از رایجترین انواع Pressure Transmitter در کاربردهای صنعتی است.
برای مثال:
اگر فشار مطلق یک مخزن حدود 5 bar باشد و فشار اتمسفر حدود 1 bar باشد:
Gauge Pressure ≈ 4 bar
2. Absolute Pressure Transmitter
در Absolute Pressure فشار نسبت به خلأ کامل اندازهگیری میشود.
بنابراین فشار اتمسفر نیز بخشی از مقدار اندازهگیریشده است.
این نوع اندازهگیری در کاربردهایی که فشار مطلق اهمیت دارد، مانند برخی سیستمهای خلأ، فرایندهای خاص و محاسبات ترمودینامیکی مورد استفاده قرار میگیرد.
به عنوان نمونه، محصولات صنعتی مانند سری Cerabar شرکت Endress+Hauser در نسخههای Gauge و Absolute برای اندازهگیری فشار گازها و مایعات ارائه میشوند.
3. Differential Pressure Transmitter
در Differential Pressure یا DP، ترانسمیتر اختلاف فشار بین دو نقطه را اندازهگیری میکند.
یعنی:
ΔP = P₁ − P₂
این نوع ترانسمیتر در بسیاری از کاربردهای صنعتی اهمیت بسیار زیادی دارد.
برای مثال:
- اندازهگیری دبی با Orifice Plate
- اندازهگیری سطح مخزن
- کنترل افت فشار فیلتر
- مانیتورینگ فشار در تجهیزات
- اندازهگیری اختلاف فشار در سیستمهای فرایندی
سنسورهای مورد استفاده در Pressure Transmitter
بسته به طراحی تجهیز، فناوری سنجش فشار میتواند متفاوت باشد. برخی تجهیزات از سنسورهای پیزورزیستیو، خازنی یا سرامیکی استفاده میکنند.
برای مثال، در محصولات مختلف Endress+Hauser از فناوریهایی مانند سلولهای سرامیکی خازنی یا سلولهای پیزورزیستیو با دیافراگم فلزی استفاده شده است.
انتخاب فناوری سنسور به عواملی مانند:
- محدوده فشار
- نوع سیال
- دمای فرایند
- خورندگی سیال
- دقت مورد نیاز
- احتمال Overpressure
- شرایط نصب
وابسته است.

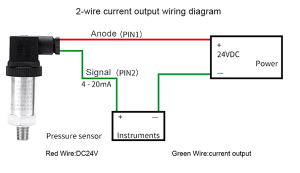

خروجی 4-20mA در ترانسمیتر فشار
یکی از رایجترین روشهای انتقال اطلاعات از Pressure Transmitter به سیستم کنترل، 4-20mA است.
فرض کنیم یک ترانسمیتر برای بازه:
0 تا 100 bar
تنظیم شده باشد.
در این حالت:
| فشار | خروجی |
|---|---|
| 0 bar | 4 mA |
| 25 bar | 8 mA |
| 50 bar | 12 mA |
| 75 bar | 16 mA |
| 100 bar | 20 mA |
مزیت مهم این روش این است که سیستم کنترل میتواند مقدار فشار را بر اساس جریان حلقه تشخیص دهد.
برای مطالعه بیشتر، مقاله «سیگنال 4-20mA چیست؟» میتواند به طور کامل شما را راهنمایی کند.
Range، Span، LRV و URV در Pressure Transmitter
یکی از بخشهای مهم در انتخاب و تنظیم ترانسمیتر فشار، درک پارامترهای Range و Span است.
LRV
Lower Range Value پایینترین مقدار محدوده اندازهگیری است.
URV
Upper Range Value بالاترین مقدار محدوده اندازهگیری است.
Span
اختلاف بین URV و LRV است:
Span = URV − LRV
برای مثال اگر ترانسمیتر روی:
0 تا 16 bar
تنظیم شده باشد:
- LRV = 0 bar
- URV = 16 bar
- Span = 16 bar
اما در یک کاربرد دیگر ممکن است ترانسمیتر روی:
4 تا 12 bar
تنظیم شود.
در این حالت Span برابر 8 bar خواهد بود.
Accuracy در Pressure Transmitter
دقت یکی از مهمترین مشخصات فنی ترانسمیتر فشار است.
اگر سازنده Accuracy تجهیز را مثلاً ±0.1% اعلام کند، باید مشخص شود این مقدار نسبت به چه پارامتری تعریف شده است؛ برای مثال Span، URL یا شرایط مرجع.
بنابراین هنگام مقایسه دو ترانسمیتر نباید تنها عدد Accuracy را مشاهده کرد؛ بلکه باید شرایط و مبنای اعلام Accuracy را نیز بررسی کرد.
همچنین عواملی مانند:
- دمای محیط
- دمای فرایند
- فشار استاتیک
- Overpressure
- شرایط نصب
- پایداری بلندمدت
میتوانند روی عملکرد واقعی تجهیز تأثیر بگذارند.
Diaphragm و قسمتهای در تماس با سیال
یکی از قسمتهای بسیار مهم Pressure Transmitter، Diaphragm یا Process Isolating Diaphragm است.
این قسمت در تماس مستقیم یا غیرمستقیم با سیال قرار دارد و بنابراین جنس آن اهمیت زیادی دارد.
در تجهیزات صنعتی میتوان از موادی مانند 316L، Alloy C و سرامیک استفاده کرد. انتخاب متریال باید بر اساس فشار، دما و سازگاری شیمیایی با سیال انجام شود. برای مثال برخی مدلهای Endress+Hauser از 316L، Alloy C و سرامیک در بخشهای در تماس با فرایند استفاده میکنند.
Diaphragm Seal چه زمانی استفاده میشود؟
در بعضی فرایندها اتصال مستقیم Pressure Transmitter به سیال مناسب نیست.
برای مثال وقتی سیال:
- بسیار داغ باشد
- خورنده باشد
- ویسکوز باشد
- دارای ذرات جامد باشد
- مستعد کریستالیزهشدن باشد
- یا شرایط فرایندی خاصی داشته باشد
میتوان از Diaphragm Seal استفاده کرد.
در این ساختار، فشار فرایند از طریق یک دیافراگم و سیال پرکننده به سنسور منتقل میشود.
کاربرد Pressure Transmitter در صنایع
Pressure Transmitter تقریباً در تمام صنایع فرایندی کاربرد دارد.
صنعت نفت و گاز
برای اندازهگیری فشار خطوط انتقال، Separatorها، مخازن، کمپرسورها و تجهیزات فرایندی.
صنعت پتروشیمی
برای کنترل فشار راکتورها، خطوط فرایندی، مخازن و تجهیزات مختلف.
نیروگاهها
در سیستمهای بخار، آب تغذیه، بویلر، توربین و تجهیزات جانبی.
صنایع فولاد
برای پایش فشار خطوط گاز، آب، هیدرولیک و سیستمهای فرایندی.
آب و فاضلاب
برای اندازهگیری فشار خطوط و سیستمهای پمپاژ.

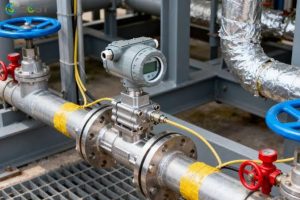

Pressure Transmitter چگونه به PLC یا DCS متصل میشود؟
در یک سیستم کنترل صنعتی، Pressure Transmitter معمولاً در محل فرایند نصب شده و خروجی آن به سیستم کنترل ارسال میشود.
یک ساختار ساده میتواند به شکل زیر باشد:
Process → Pressure Transmitter → 4-20mA → PLC/DCS → HMI/SCADA
PLC یا DCS جریان دریافتشده را به مقدار فشار تبدیل کرده و اپراتور میتواند مقدار فشار را روی سیستم مانیتورینگ مشاهده کند.
در سیستمهای هوشمند، اطلاعات HART نیز میتواند برای Configuration و Diagnostic مورد استفاده قرار گیرد.
هنگام انتخاب Pressure Transmitter به چه نکاتی توجه کنیم؟
انتخاب ترانسمیتر فشار فقط بر اساس محدوده فشار انجام نمیشود.
مهمترین پارامترها عبارتاند از:
- نوع فشار: Gauge، Absolute یا Differential
- Pressure Range
- Accuracy
- Process Temperature
- نوع سیال
- جنس Wetted Parts
- Process Connection
- نوع خروجی
- پروتکل ارتباطی
- شرایط محیطی
- Explosion Protection در مناطق مستعد انفجار
- نیاز به Diaphragm Seal
- نیازهای مربوط به SIL در پروژههای دارای الزامات ایمنی
- نوع نصب و فضای موجود
برای مثال، یک ترانسمیتر مناسب برای آب لزوماً انتخاب مناسبی برای یک سرویس هیدروکربنی با دمای بالا و فشار زیاد نیست.
کالیبراسیون Pressure Transmitter
برای اطمینان از صحت اندازهگیری، Pressure Transmitter باید در فواصل مناسب و مطابق الزامات پروژه یا سیستم مدیریت کالیبراسیون بررسی شود.
در کالیبراسیون، یک فشار مرجع مشخص به ترانسمیتر اعمال شده و خروجی تجهیز با مقدار مورد انتظار مقایسه میشود.
برای مثال میتوان نقاط مختلفی مانند:
0%، 25%، 50%، 75% و 100%
از محدوده را بررسی کرد.
در صورت وجود اختلاف خارج از محدوده مجاز، بسته به طراحی تجهیز و روش کالیبراسیون، میتوان تنظیمات مربوط به Zero یا سایر پارامترهای Calibration را بررسی کرد.
خطاهای رایج در Pressure Transmitter
برخی مشکلات رایج عبارتاند از:
- انتخاب Range نامناسب
- نصب اشتباه
- گرفتگی مسیر Impulse Line در سیستمهای DP
- انتخاب نادرست متریال Diaphragm
- تأثیر دمای بالا
- وجود نشتی در اتصالات
- اعمال فشار خارج از محدوده
- تنظیم نادرست Zero و Span
- مشکلات Wiring
- افت ولتاژ در Loop
- مشکلات مربوط به Grounding
- Configuration اشتباه در PLC/DCS
به همین دلیل عیبیابی یک Pressure Transmitter باید هم بخش مکانیکی و فرایندی و هم بخش الکتریکی و Configuration را دربر بگیرد.
جمعبندی
Pressure Transmitter یکی از مهمترین تجهیزات اندازهگیری در سیستمهای ابزار دقیق صنعتی است که فشار فرایند را اندازهگیری کرده و آن را به یک سیگنال قابل استفاده برای سیستم کنترل تبدیل میکند.
ترانسمیترهای فشار بسته به نوع کاربرد میتوانند برای اندازهگیری Gauge، Absolute یا Differential Pressure مورد استفاده قرار گیرند و در بسیاری از کاربردهای صنعتی از خروجی استاندارد 4-20mA و ارتباط دیجیتال HART بهره میبرند.
انتخاب صحیح Pressure Transmitter به عواملی مانند محدوده فشار، دما، نوع سیال، دقت، متریال قسمتهای در تماس با سیال، نوع اتصال فرایندی، خروجی، شرایط محیطی و الزامات ایمنی وابسته است.
در صنایع نفت، گاز، پتروشیمی و نیروگاه، اندازهگیری دقیق فشار تنها برای نمایش یک مقدار نیست؛ بلکه میتواند بخشی از سیستم کنترل فرایند، حفاظت تجهیزات و پایش عملکرد واحد باشد.
سوالات متداول درباره Pressure Transmitter
Pressure Transmitter چیست؟
ترانسمیتر فشار تجهیزی است که فشار یک سیال را اندازهگیری کرده و آن را به یک سیگنال استاندارد مانند 4-20mA برای انتقال به سیستم کنترل تبدیل میکند.
تفاوت Gauge و Absolute Pressure چیست؟
Gauge Pressure نسبت به فشار اتمسفر اندازهگیری میشود، در حالی که Absolute Pressure نسبت به خلأ کامل سنجیده میشود.
آیا Pressure Transmitter میتواند HART داشته باشد؟
بله. بسیاری از Pressure Transmitterهای صنعتی دارای خروجی 4-20mA همراه با HART هستند و از HART برای انتقال اطلاعات دیجیتال، تنظیمات و Diagnostic استفاده میکنند.
آیا Pressure Transmitter برای اندازهگیری Level هم استفاده میشود؟
بله. در برخی کاربردها میتوان با استفاده از فشار هیدروستاتیک، سطح مایع را اندازهگیری کرد. در این کاربرد انتخاب نوع ترانسمیتر و نحوه نصب آن به ساختار مخزن و شرایط فرایند بستگی دارد.
چه زمانی باید از Diaphragm Seal استفاده کرد؟
زمانی که شرایط فرایند مانند دمای بالا، خورندگی، ویسکوزیته، وجود ذرات یا سایر محدودیتها باعث شود اتصال مستقیم سنسور به سیال مناسب نباشد.
