مقدمه

در یک فرآیند صنعتی، دانستن مقدار فشار، دما، سطح، دبی یا سایر پارامترهای فرآیندی به‌تنهایی کافی نیست. این مقدار باید به شکلی قابل اندازه‌گیری، پردازش، انتقال، نمایش و در نهایت کنترل در اختیار سیستم اتوماسیون قرار گیرد.

فرض کنید فشار یک خط فرآیندی در یک واحد پتروشیمی باید به‌صورت مداوم اندازه‌گیری شود. فشار واقعی در فرآیند وجود دارد، اما PLC یا DCS مستقیماً نمی‌تواند آن را به همان شکلی که در خط وجود دارد دریافت کند. ابتدا یک عنصر اندازه‌گیری باید این فشار را حس کند، سپس سیگنال حاصل پردازش شده و به یک خروجی استاندارد تبدیل شود.

در این زنجیره، ترانسمیتر (Transmitter) نقش بسیار مهمی دارد.

ترانسمیترهای صنعتی بسته به نوع خود می‌توانند ورودی حاصل از سنسور یا یک کمیت فرآیندی را دریافت کرده و آن را به خروجی‌هایی مانند 4-20mA و در بسیاری از تجهیزات هوشمند به همراه HART تبدیل کنند. برای نمونه، ترانسمیترهای دمای صنعتی می‌توانند ورودی‌هایی مانند RTD و Thermocouple را دریافت و به خروجی 4-20mA/HART تبدیل کنند.

ترانسمیتر چیست؟

ترانسمیتر تجهیزی در سیستم ابزار دقیق است که اطلاعات مربوط به یک کمیت اندازه‌گیری‌شده را دریافت، پردازش و به یک سیگنال استاندارد و قابل انتقال تبدیل می‌کند.

به‌عنوان مثال، در یک Pressure Transmitter می‌توان زنجیره کلی را به صورت زیر در نظر گرفت:

فشار فرآیند → عنصر اندازه‌گیری → پردازش الکترونیکی → خروجی استاندارد

خروجی این تجهیز می‌تواند بسته به مدل شامل 4-20mA، HART یا سایر روش‌های ارتباطی باشد.

نکته مهم این است که ترانسمیتر صرفاً یک «تقویت‌کننده سیگنال» نیست. در ترانسمیترهای مدرن، پردازش سیگنال، خطی‌سازی، جبران اثر دما، تشخیص برخی خطاها، پیکربندی و ارتباط دیجیتال نیز می‌تواند در داخل تجهیز انجام شود.

برای مثال، یک Temperature Transmitter می‌تواند سیگنال RTD یا Thermocouple را دریافت و آن را به یک خروجی پایدار و قابل انتقال تبدیل کند.

ترانسمیتر چگونه کار می‌کند؟

ساختار داخلی ترانسمیتر به نوع اندازه‌گیری و فناوری سازنده وابسته است، اما عملکرد کلی را می‌توان در چند مرحله توضیح داد.

1. دریافت کمیت فرآیندی

ابتدا کمیتی مانند فشار، دما، سطح یا دبی به عنصر اندازه‌گیری می‌رسد.

برای مثال در یک Pressure Transmitter، فشار سیال روی بخش حساس اندازه‌گیری اثر می‌گذارد.

2. تبدیل کمیت به سیگنال قابل پردازش

عنصر حسگر تغییر ایجادشده را به یک سیگنال الکتریکی تبدیل می‌کند.

نوع این سیگنال به فناوری سنجش بستگی دارد.

3. پردازش سیگنال

الکترونیک ترانسمیتر می‌تواند وظایفی مانند:

• تقویت سیگنال
• فیلتر کردن
• خطی‌سازی
• جبران‌سازی دمایی
• تبدیل سیگنال
• بررسی وضعیت تجهیز

را انجام دهد.

4. تولید خروجی

در نهایت مقدار اندازه‌گیری‌شده به خروجی استاندارد تبدیل می‌شود.

یکی از رایج‌ترین خروجی‌ها در ابزار دقیق صنعتی:

4-20mA

است.

در ترانسمیترهای هوشمند ممکن است ارتباط دیجیتال مانند HART نیز در کنار این خروجی وجود داشته باشد. برای نمونه، بسیاری از ترانسمیترهای صنعتی Endress+Hauser دارای خروجی 4-20mA همراه با HART هستند.

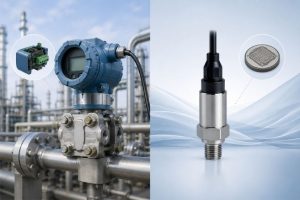

تفاوت Sensor، Transducer و Transmitter چیست؟

این سه واژه بسیار نزدیک به یکدیگرند، اما از نظر فنی نباید بدون توجه به ساختار تجهیز آن‌ها را مترادف در نظر گرفت.

Sensor

Sensor یا سنسور بخش یا تجهیزی است که تغییر یک کمیت فیزیکی یا شیمیایی را حس می‌کند.

مثلاً:

• RTD برای دما
• Thermocouple برای دما
• عنصر حساس به فشار برای فشار

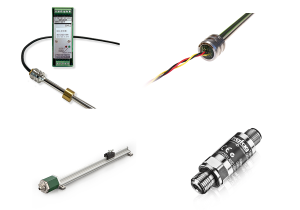

Transducer

Transducer مفهومی گسترده‌تر است و به تجهیز یا مجموعه‌ای اشاره می‌کند که یک کمیت یا شکل انرژی را به شکل دیگری از سیگنال تبدیل می‌کند.

Transmitter

Transmitter معمولاً تجهیزی است که اطلاعات اندازه‌گیری را دریافت کرده و آن را به خروجی استانداردی مناسب برای انتقال و استفاده در سیستم کنترل تبدیل می‌کند.

بنابراین در یک سیستم ممکن است Sensor و Transmitter از نظر فیزیکی دو بخش جدا باشند یا در برخی تجهیزات، عملکردهای اندازه‌گیری و انتقال در یک تجهیز یکپارچه شوند.

چرا در صنعت از ترانسمیتر استفاده می‌شود؟

یکی از دلایل اصلی استفاده از ترانسمیتر این است که اطلاعات اندازه‌گیری باید از محل فرآیند به سیستم کنترل منتقل شود.

فرض کنید یک سنسور در فاصله زیادی از اتاق کنترل قرار دارد. سیگنال خام سنسور ممکن است برای انتقال در این فاصله و در محیط صنعتی مناسب نباشد یا تحت تأثیر نویز و شرایط محیطی قرار گیرد.

ترانسمیتر می‌تواند اطلاعات اندازه‌گیری را به یک سیگنال استاندارد تبدیل کند که برای سیستم کنترل قابل استفاده باشد.

به همین دلیل ساختار رایج در بسیاری از سیستم‌های ابزار دقیق به صورت زیر است:

Process → Measuring Element → Transmitter → Signal → PLC/DCS

این موضوع یکی از دلایل اصلی رواج ترانسمیترها در صنایع فرآیندی است.

انواع ترانسمیترهای صنعتی

ترانسمیترها را می‌توان بر اساس پارامتر مورد اندازه‌گیری دسته‌بندی کرد.

مهم‌ترین گروه‌ها عبارت‌اند از:

• Pressure Transmitter
• Differential Pressure Transmitter
• Temperature Transmitter
• Level Transmitter
• Flow Transmitter

البته در صنایع مختلف تجهیزات تخصصی دیگری نیز وجود دارند.

ترانسمیتر فشار چیست؟

Pressure Transmitter یکی از مهم‌ترین تجهیزات اندازه‌گیری در صنایع نفت، گاز، پتروشیمی و نیروگاهی است.

این تجهیز فشار یک سیال را اندازه‌گیری کرده و آن را به یک خروجی استاندارد منتقل می‌کند.

ترانسمیترهای فشار بسته به نوع مرجع فشار می‌توانند برای اندازه‌گیری:

• Gauge Pressure
• Absolute Pressure
• Differential Pressure

طراحی شوند.

برای مثال، Rosemount 2088 در نسخه‌های Gauge و Absolute ارائه می‌شود و مدل‌های آن می‌توانند خروجی 4-20mA همراه با HART داشته باشند.

Gauge Pressure چیست؟

در اندازه‌گیری Gauge Pressure، فشار نسبت به فشار اتمسفر سنجیده می‌شود.

بنابراین:

Gauge Pressure = فشار فرآیند نسبت به فشار اتمسفر

این نوع فشار در بسیاری از کاربردهای صنعتی مانند اندازه‌گیری فشار خطوط، مخازن و تجهیزات فرآیندی استفاده می‌شود.

Absolute Pressure چیست؟

در Absolute Pressure، مرجع اندازه‌گیری خلأ مطلق است.

بنابراین فشار مطلق برخلاف Gauge Pressure به فشار اتمسفر محلی وابسته نیست.

این تفاوت در کاربردهایی که فشار مطلق اهمیت دارد، مانند برخی فرآیندهای خلأ یا کاربردهای تخصصی فرآیندی، بسیار مهم است.

Differential Pressure چیست؟

Differential Pressure یا DP اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند.

اگر فشار نقطه اول P1​ و فشار نقطه دوم P2​ باشد:

DP = P₁ − P₂

در یک Differential Pressure Transmitter معمولاً دو ورودی فشار وجود دارد که با اصطلاحات High و Low شناخته می‌شوند.

DP Transmitter کاربردهای بسیار مهمی در صنعت دارد و می‌تواند علاوه بر اندازه‌گیری اختلاف فشار، در برخی روش‌های اندازه‌گیری دبی و سطح نیز مورد استفاده قرار گیرد.

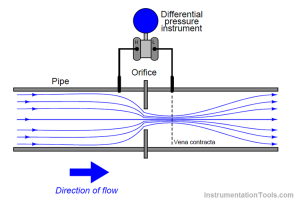

کاربرد DP Transmitter در اندازه‌گیری دبی

یکی از کاربردهای مهم اختلاف فشار، اندازه‌گیری جریان سیال با استفاده از تجهیزات اولیه مانند Orifice Plate است.

در این ساختار، عبور سیال از المان اولیه باعث ایجاد اختلاف فشار می‌شود.

ترانسمیتر اختلاف فشار این اختلاف را اندازه‌گیری کرده و سیستم می‌تواند با استفاده از رابطه مربوط به تجهیز و شرایط فرآیند، مقدار دبی را محاسبه کند.

این روش یکی از روش‌های قدیمی و همچنان مهم اندازه‌گیری Flow در صنایع فرآیندی است.

کاربرد DP Transmitter در اندازه‌گیری سطح

از اختلاف فشار همچنین می‌توان برای اندازه‌گیری سطح مایع در مخزن استفاده کرد.

در ساده‌ترین حالت، فشار ناشی از ستون مایع به ارتفاع آن مرتبط است.

بنابراین با اندازه‌گیری اختلاف فشار مناسب می‌توان اطلاعاتی درباره سطح مایع به دست آورد.

البته در مخازن تحت فشار، شرایطی مانند فشار فضای بالای مخزن، چگالی سیال و نحوه اتصال Impulse Line یا استفاده از Diaphragm Seal باید در طراحی و انتخاب تجهیز در نظر گرفته شود.

ترانسمیتر دما چیست؟

Temperature Transmitter برای تبدیل سیگنال سنسورهای دما به یک خروجی مناسب برای سیستم کنترل استفاده می‌شود.

ورودی ترانسمیتر می‌تواند بسته به مدل شامل:

• RTD
• Thermocouple
• Resistance
• mV

باشد.

برای مثال، Endress+Hauser TMT82 دارای ورودی‌های RTD، Thermocouple، مقاومت و mV و خروجی 4-20mA/HART است.

یکی از مزایای چنین ساختاری این است که سیگنال سنسور می‌تواند در نزدیکی محل اندازه‌گیری به خروجی استاندارد تبدیل شود و سپس به سیستم کنترل منتقل شود.

ترانسمیتر سطح چیست؟

Level Transmitter برای اندازه‌گیری سطح مواد داخل مخازن، ظروف فرآیندی و تجهیزات مشابه استفاده می‌شود.

برای اندازه‌گیری Level می‌توان از فناوری‌های مختلفی استفاده کرد، از جمله:

• Differential Pressure
• Radar
• Ultrasonic
• سایر فناوری‌های متناسب با کاربرد

انتخاب فناوری مناسب کاملاً به شرایط فرآیند بستگی دارد.

برای مثال، عواملی مانند:

• نوع ماده
• چگالی
• فشار مخزن
• دمای فرآیند
• وجود بخار
• وجود کف
• شکل مخزن

می‌توانند روی انتخاب فناوری اثر بگذارند.

بنابراین نمی‌توان گفت یک فناوری Level Measurement برای تمام مخازن بهترین انتخاب است.

ترانسمیتر دبی چیست؟

Flow Transmitter یا ساختارهای اندازه‌گیری دبی، اطلاعات مربوط به جریان سیال را در اختیار سیستم کنترل قرار می‌دهند.

روش اندازه‌گیری می‌تواند بر اساس فناوری تجهیز متفاوت باشد.

از فناوری‌های رایج می‌توان به:

• Differential Pressure
• Electromagnetic
• Coriolis
• Vortex
• Ultrasonic

اشاره کرد.

نکته مهم این است که در بسیاری از تجهیزات مدرن، اصطلاح Transmitter ممکن است بخشی از یک تجهیز اندازه‌گیری یکپارچه باشد و مرز دقیق میان Sensor، Converter و Transmitter بسته به فناوری و سازنده متفاوت باشد.

سیگنال 4-20mA در ترانسمیتر چیست؟

یکی از مهم‌ترین خروجی‌های ترانسمیترهای صنعتی 4-20mA است.

در یک تنظیم معمول:

4mA → Lower Range Value

20mA → Upper Range Value

برای مثال اگر Pressure Transmitter برای محدوده:

0 تا 10 bar

تنظیم شده باشد:

0 bar → 4mA

و

10 bar → 20mA

خواهد بود.

اگر مقدار فرآیند در وسط محدوده باشد، در حالت ایده‌آل خروجی نیز تقریباً در وسط محدوده جریان قرار می‌گیرد.

این ساختار باعث می‌شود سیستم کنترل بتواند مقدار اندازه‌گیری‌شده را از روی جریان حلقه محاسبه کند.

چرا 4mA و 20mA؟

انتخاب بازه 4 تا 20 میلی‌آمپر مزایای مهمی دارد.

اول اینکه 4mA به جای صفر باعث می‌شود سیستم بتواند بین «صفر واقعی فرآیند» و «قطع شدن حلقه یا نبود جریان» تفاوت قائل شود.

به همین دلیل 4mA را معمولاً Live Zero می‌نامند.

برای مثال، اگر یک ترانسمیتر در حالت عادی برای صفر فرآیند 4mA تولید کند، صفر شدن جریان می‌تواند نشانه‌ای از مشکل در Loop، تغذیه یا تجهیز باشد؛ البته تشخیص دقیق Fault به طراحی سیستم و تنظیمات تجهیز وابسته است.

Zero، Span، LRV و URV چیست؟

این مفاهیم در کار با ترانسمیتر بسیار مهم‌اند.

LRV

Lower Range Value

حد پایین محدوده اندازه‌گیری است.

URV

Upper Range Value

حد بالای محدوده اندازه‌گیری است.

Span

اختلاف بین URV و LRV است.

برای مثال:

LRV = 0 bar

URV = 10 bar

بنابراین:

Span = 10 bar

اما در تجهیزات مدرن باید بین Sensor/Device Limits، Configured Range و Calibrated Range تفاوت قائل شد. محدوده قابل تنظیم و میزان Turndown به مدل مشخص ترانسمیتر بستگی دارد.

Turndown چیست؟

Turndown یکی از اصطلاحات مهم در مشخصات ترانسمیتر است.

به‌طور ساده، Turndown نشان می‌دهد تجهیز تا چه حد می‌تواند محدوده اندازه‌گیری را نسبت به محدوده مرجع یا حداکثر قابل استفاده خود کاهش دهد و همچنان الزامات عملکردی اعلام‌شده را برآورده کند.

برای مثال، برخی ترانسمیترهای فشار مدرن نسبت‌های Turndown مشخصی دارند؛ مقدار دقیق آن باید از دیتاشیت همان مدل استخراج شود. برای نمونه، یک مدل Cerabar از Endress+Hauser حداکثر Turndown برابر 20:1 را اعلام می‌کند.

بنابراین Turndown یک ویژگی عمومی با مقدار ثابت برای همه ترانسمیترها نیست.

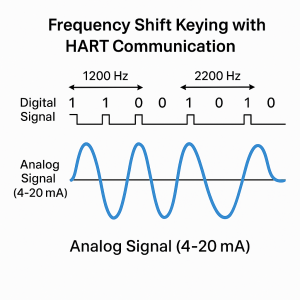

HART در ترانسمیتر چه کاربردی دارد؟

ترانسمیترهای هوشمند می‌توانند علاوه بر سیگنال آنالوگ، اطلاعات دیجیتال نیز منتقل کنند.

یکی از فناوری‌های رایج برای این کار HART است.

در این ساختار:

4-20mA → مقدار اصلی فرآیند

HART → اطلاعات دیجیتال و ارتباط با تجهیز

به این ترتیب می‌توان علاوه بر مقدار فرآیند، به اطلاعاتی مانند وضعیت تجهیز، پارامترهای پیکربندی و اطلاعات تشخیصی نیز دسترسی داشت؛ البته نوع و میزان این اطلاعات به مدل و قابلیت‌های تجهیز وابسته است.

برای نمونه، Endress+Hauser TMT82 از HART 7 و خروجی 4-20mA پشتیبانی می‌کند و قابلیت‌های Diagnostic نیز ارائه می‌دهد.

Accuracy در ترانسمیتر چیست؟

Accuracy یکی از مهم‌ترین پارامترهای فنی در انتخاب ترانسمیتر است.

اما یک اشتباه رایج این است که تنها یک عدد Accuracy از روی کاتالوگ برداشته شود و بدون توجه به شرایط استفاده با مدل‌های دیگر مقایسه شود.

دقت واقعی و مشخصات عملکردی می‌توانند به مواردی مانند:

• محدوده اندازه‌گیری
• دمای محیط
• دمای فرآیند
• فشار استاتیک
• نوع سنسور
• شرایط نصب

وابسته باشند.

برای همین در پروژه‌های صنعتی باید Datasheet، Reference Accuracy، Total Performance و شرایط Test با دقت بررسی شوند.

ترانسمیتر چگونه کالیبره می‌شود؟

کالیبراسیون یکی از موضوعات مهم در نگهداری تجهیزات ابزار دقیق است.

در کالیبراسیون یک Pressure Transmitter، به‌طور کلی یک فشار مرجع دقیق به تجهیز اعمال می‌شود و خروجی تجهیز با مقدار مرجع مقایسه می‌شود.

اگر اختلاف از محدوده قابل قبول خارج باشد، بسته به تجهیز و روش کالیبراسیون، تنظیمات یا Trim مناسب انجام می‌شود.

Emerson نیز در توضیح کالیبراسیون Pressure Transmitter، اعمال فشار مرجع و مقایسه خروجی تجهیز با مقدار شناخته‌شده را به‌عنوان بخش اصلی فرآیند توضیح می‌دهد.

خطاهای رایج در عملکرد ترانسمیتر

همیشه مشکل اندازه‌گیری از خود ترانسمیتر نیست.

عوامل مختلفی می‌توانند باعث ایجاد خطا شوند.

مشکلات فرآیندی

مانند تغییرات شدید دما یا فشار خارج از محدوده طراحی.

مشکلات نصب

نصب نادرست، محل نامناسب یا شرایط نامناسب اتصال فرآیندی.

مشکلات Impulse Line

در DP Transmitterها گرفتگی، نشتی یا شرایط نامناسب Impulse Line می‌تواند روی اندازه‌گیری اثر بگذارد.

مشکلات سیم‌کشی

قطع شدن Loop، مقاومت نامناسب، اتصالات ضعیف یا مشکلات تغذیه می‌توانند باعث اختلال در سیگنال شوند.

تنظیمات اشتباه

تنظیم نادرست Range، واحد اندازه‌گیری یا پارامترهای تجهیز نیز می‌تواند باعث نمایش مقدار اشتباه شود.

بنابراین هنگام Troubleshooting نباید بلافاصله خود ترانسمیتر را مقصر دانست؛ باید کل زنجیره اندازه‌گیری بررسی شود.

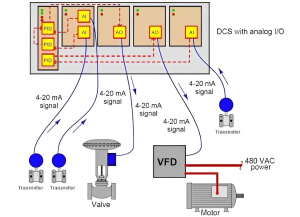

ترانسمیتر در PLC و DCS چگونه استفاده می‌شود؟

یک معماری رایج را می‌توان این‌گونه نمایش داد:

Process

↓

Transmitter

↓

4-20mA

↓

Analog Input

↓

PLC / DCS

↓

HMI / SCADA / Operator

در سیستم‌های هوشمند، اطلاعات HART نیز می‌تواند بسته به معماری سیستم برای Configuration و Diagnostics مورد استفاده قرار گیرد.

ترانسمیتر در صنایع نفت، گاز، پتروشیمی و نیروگاهی

نفت

در واحدهای تولید، انتقال و فرآورش نفت، ترانسمیترها برای اندازه‌گیری فشار، دما، سطح و دبی در نقاط مختلف فرآیند استفاده می‌شوند.

گاز

در فرآیندهای تولید و انتقال گاز، اندازه‌گیری دقیق فشار، دما، دبی و سطح برای کنترل و پایش فرآیند اهمیت دارد.

پتروشیمی

در واحدهای پتروشیمی، شرایط فرآیند ممکن است شامل فشار، دما و مواد شیمیایی مختلف باشد؛ بنابراین انتخاب صحیح جنس متریال، محدوده اندازه‌گیری و فناوری سنجش اهمیت ویژه‌ای دارد.

نیروگاه

در نیروگاه‌ها ترانسمیترها در سیستم‌های بخار، آب، سوخت، خنک‌کاری و سایر فرآیندهای مرتبط با تولید انرژی مورد استفاده قرار می‌گیرند.

چگونه ترانسمیتر مناسب انتخاب کنیم؟

انتخاب ترانسمیتر باید بر اساس Application انجام شود، نه صرفاً بر اساس اینکه مثلاً «Pressure Transmitter» لازم داریم.

موارد مهم عبارت‌اند از:

پارامتر اندازه‌گیری

Pressure، Temperature، Level، Flow و…

محدوده اندازه‌گیری

حداقل و حداکثر مقدار واقعی فرآیند.

Accuracy مورد نیاز

Process Temperature

Process Pressure

نوع سیال

آیا سیال خورنده، ویسکوز، دارای ذرات یا خطرناک است؟

Wetted Materials

موادی که با فرآیند در تماس هستند باید با سیال سازگار باشند.

Process Connection

نوع رزوه، فلنج یا اتصال مورد نیاز.

خروجی

4-20mA، HART یا سایر پروتکل‌ها.

Hazardous Area

در محیط‌های مستعد انفجار باید نوع حفاظت و تأییدیه تجهیز با الزامات پروژه مطابقت داشته باشد.

شرایط نصب

فضای موجود، دسترسی، دمای محیط، لرزش و سایر شرایط نصب نیز باید بررسی شوند.

چرا انتخاب ترانسمیتر صرفاً بر اساس Range اشتباه است؟

فرض کنیم یک فرآیند فشار 0 تا 10 bar دارد.

ممکن است تصور کنیم هر ترانسمیتر 0 تا 10 bar برای این کاربرد مناسب است.

اما در عمل باید پرسید:

• Accuracy مورد نیاز چقدر است؟
• دمای فرآیند چقدر است؟
• سیال چیست؟
• آیا محیط Hazardous است؟
• آیا HART لازم است؟
• Process Connection چیست؟
• متریال Diaphragm چه باشد؟
• فشار Overpressure چقدر است؟
• آیا نیاز به Diaphragm Seal وجود دارد؟
• شرایط محیطی چیست؟

به همین دلیل انتخاب تجهیز در پروژه‌های صنعتی یک فرآیند مهندسی است، نه صرفاً انتخاب یک عدد Range از روی کاتالوگ.

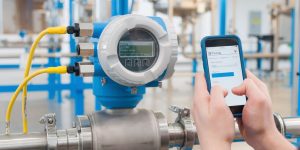

نقش ترانسمیتر در سیستم‌های مدرن ابزار دقیق

ترانسمیترهای امروزی فقط برای انتقال یک مقدار اندازه‌گیری‌شده طراحی نشده‌اند.

در بسیاری از تجهیزات مدرن امکاناتی مانند:

• Remote Configuration
• Device Diagnostics
• Sensor Monitoring
• HART Communication
• Event Logging
• Status Information
• Advanced Calibration

وجود دارد.

برای مثال، برخی Temperature Transmitterهای مدرن علاوه بر تبدیل سیگنال سنسور به 4-20mA/HART، قابلیت پایش سنسور و ارائه اطلاعات Diagnostic را نیز دارند.

این قابلیت‌ها باعث شده‌اند ترانسمیتر به یکی از اجزای مهم Smart Instrumentation تبدیل شود.

جمع‌بندی

ترانسمیتر یکی از تجهیزات کلیدی در سیستم‌های ابزار دقیق است که وظیفه آن تبدیل اطلاعات حاصل از اندازه‌گیری به سیگنال مناسب برای انتقال، پایش و کنترل فرآیند است.

ترانسمیترها در انواع مختلفی مانند Pressure، Differential Pressure، Temperature، Level و Flow وجود دارند و هرکدام برای شرایط و کاربردهای مشخصی طراحی می‌شوند.

در تجهیزات صنعتی مدرن، خروجی 4-20mA همچنان یکی از رایج‌ترین روش‌های انتقال مقدار فرآیند است و قابلیت‌هایی مانند HART امکان دسترسی به اطلاعات دیجیتال و تشخیصی بیشتری را فراهم می‌کنند.

در عین حال، انتخاب یک ترانسمیتر مناسب تنها بر اساس پارامتر اندازه‌گیری و Range انجام نمی‌شود. شرایط فرآیند، دما، فشار، نوع سیال، متریال، Accuracy، Process Connection، خروجی، شرایط محیطی و الزامات ایمنی همگی باید بررسی شوند.

به همین دلیل ترانسمیتر را باید نه به‌عنوان یک تجهیز مستقل، بلکه به‌عنوان بخشی از زنجیره کامل اندازه‌گیری و کنترل فرآیند در نظر گرفت.

سوالات متداول

ترانسمیتر چیست؟

ترانسمیتر تجهیزی است که اطلاعات حاصل از اندازه‌گیری یک پارامتر فرآیندی را دریافت و پس از پردازش به خروجی استانداردی مانند 4-20mA یا یک ارتباط دیجیتال تبدیل می‌کند.

تفاوت Sensor و Transmitter چیست؟

Sensor تغییر کمیت فرآیندی را حس می‌کند، در حالی که Transmitter معمولاً اطلاعات اندازه‌گیری را پردازش و به سیگنال مناسب برای انتقال به سیستم کنترل تبدیل می‌کند.

مهم‌ترین انواع ترانسمیتر کدام‌اند؟

Pressure Transmitter، Differential Pressure Transmitter، Temperature Transmitter، Level Transmitter و Flow Transmitter از مهم‌ترین انواع مورد استفاده در صنایع فرآیندی هستند.

4-20mA در ترانسمیتر چه کاربردی دارد؟

4-20mA یک روش رایج برای انتقال مقدار اندازه‌گیری‌شده از ترانسمیتر به سیستم کنترل است. معمولاً 4mA نشان‌دهنده Lower Range Value و 20mA نشان‌دهنده Upper Range Value است.

HART در ترانسمیتر چیست؟

HART یک روش ارتباط دیجیتال است که در بسیاری از تجهیزات هوشمند در کنار سیگنال 4-20mA استفاده می‌شود و امکان تبادل اطلاعات اضافی و دسترسی به برخی تنظیمات و Diagnostics تجهیز را فراهم می‌کند.

تفاوت Gauge و Absolute Pressure چیست؟

Gauge Pressure نسبت به فشار اتمسفر و Absolute Pressure نسبت به خلأ مطلق اندازه‌گیری می‌شود.

DP Transmitter چه کاربردی دارد؟

DP Transmitter اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و می‌تواند در کاربردهایی مانند اندازه‌گیری اختلاف فشار، سطح و برخی روش‌های اندازه‌گیری دبی مورد استفاده قرار گیرد.

Zero و Span در ترانسمیتر چیست؟

Zero به نقطه پایین محدوده و Span به اختلاف بین حد بالای و پایین محدوده اندازه‌گیری اشاره دارد. در تنظیمات مدرن، مفاهیمی مانند LRV و URV نیز برای تعریف محدوده استفاده می‌شوند.

Turndown در ترانسمیتر چیست؟

Turndown بیانگر توانایی تجهیز برای استفاده در محدوده‌ای کوچک‌تر نسبت به محدوده مرجع یا حداکثر آن، در چارچوب مشخصات عملکردی اعلام‌شده سازنده است و مقدار آن باید از دیتاشیت همان مدل بررسی شود.

آیا هر ترانسمیتری HART دارد؟

خیر. HART یک قابلیت وابسته به مدل و پیکربندی تجهیز است و نباید فرض کرد تمام ترانسمیترها از آن پشتیبانی می‌کنند.
