در صنایع فرایندی، دانستن مقدار فشار، دما، سطح و دبی برای کنترل فرایند ضروری است؛ اما در بسیاری از واحدهای صنعتی، این پارامترها به‌تنهایی برای ارزیابی کیفیت و ترکیب مواد کافی نیستند. در این شرایط، لازم است مشخص شود چه ماده‌ای در فرایند وجود دارد، غلظت یک ترکیب چقدر است، میزان رطوبت یا اکسیژن چقدر است و آیا محصول یا جریان فرایندی با مشخصات موردنظر مطابقت دارد یا خیر.

اینجاست که Industrial Analyzer یا Process Analyzer وارد سیستم ابزار دقیق می‌شود.

آنالایزر صنعتی تجهیزی است که برای اندازه‌گیری یک یا چند ویژگی فیزیکی یا شیمیایی یک ماده در شرایط صنعتی استفاده می‌شود. این تجهیزات می‌توانند ترکیب گازها، میزان رطوبت، اکسیژن، H₂S، ترکیبات گوگردی، pH، هدایت الکتریکی و بسیاری پارامترهای دیگر را در یک فرایند اندازه‌گیری کنند. سیستم‌های Process Analysis معمولاً برای پایش آنلاین، بهینه‌سازی فرایند، حفاظت از تجهیزات و کنترل کیفیت استفاده می‌شوند.



در این مقاله با مفهوم آنالایزر صنعتی، انواع Process Analyzer، روش‌های اندازه‌گیری، سیستم نمونه‌برداری و Sample Conditioning، نحوه ارتباط آنالایزر با سیستم کنترل و مهم‌ترین کاربردهای آن در صنایع نفت، گاز، پتروشیمی و نیروگاه آشنا می‌شویم.



آنالایزر صنعتی چیست؟

Industrial Analyzer یا Process Analyzer تجهیزی است که یک ویژگی مشخص از جریان فرایندی را اندازه‌گیری می‌کند.

این ویژگی می‌تواند مربوط به ترکیب شیمیایی، غلظت یک ماده، ویژگی فیزیکی یا کیفیت یک جریان فرایندی باشد.

برای مثال یک آنالایزر ممکن است میزان:

• اکسیژن (O₂)
• هیدروژن سولفید (H₂S)
• رطوبت یا Moisture
• نقطه شبنم یا Dew Point
• هیدروژن (H₂)
• متان (CH₄)
• دی‌اکسید کربن (CO₂)
• ترکیبات گوگردی
• pH
• Conductivity

را اندازه‌گیری کند.

تفاوت اصلی آنالایزر با بسیاری از تجهیزات معمول ابزار دقیق این است که هدف آن صرفاً اندازه‌گیری یک کمیت فیزیکی مانند فشار یا دما نیست؛ بلکه در بسیاری از کاربردها باید ترکیب یا ویژگی شیمیایی ماده مشخص شود.

برای مثال، Pressure Transmitter به ما می‌گوید فشار یک خط چقدر است، اما یک Gas Analyzer می‌تواند مشخص کند در همان خط چه مقدار اکسیژن، متان، CO₂ یا سایر ترکیبات وجود دارد.



Process Analyzer چگونه در یک فرایند کار می‌کند؟

یک سیستم آنالیز فرایندی را نباید همیشه فقط به‌عنوان یک دستگاه مستقل در نظر گرفت.

در بسیاری از پروژه‌های صنعتی، ساختار کلی به شکل زیر است:

Process → Sample Point → Sample Transport → Sample Conditioning → Analyzer → Control System

یعنی ابتدا نمونه‌ای از جریان فرایندی گرفته می‌شود. سپس نمونه به شرایط مناسب برای اندازه‌گیری رسانده شده و در نهایت وارد Analyzer می‌شود.

برای مثال ممکن است گاز داخل یک خط فرایندی دارای فشار و دمایی باشد که مستقیماً برای Analyzer مناسب نیست. بنابراین نمونه باید قبل از ورود به Analyzer از نظر فشار، دما، دبی، فیلترشدن و در بعضی کاربردها میزان رطوبت یا ترکیبات مزاحم کنترل شود.

به همین دلیل طراحی سیستم نمونه‌برداری و Sample Conditioning بخش بسیار مهمی از یک پروژه آنالیز صنعتی است. سازندگان سیستم‌های Process Analysis نیز تأکید می‌کنند که Sample Preparation و Conditioning از عوامل تعیین‌کننده عملکرد صحیح سیستم‌های آنلاین هستند.

تفاوت Analyzer با Sensor و Transmitter چیست؟

این سه مفهوم ممکن است در بعضی پروژه‌ها با یکدیگر اشتباه گرفته شوند، اما از نظر عملکرد تفاوت دارند.

Sensor

Sensor عنصر حس‌کننده است و تغییر یک کمیت فیزیکی یا شیمیایی را تشخیص می‌دهد.

Transmitter

Transmitter اطلاعات اندازه‌گیری‌شده را به یک سیگنال استاندارد مانند 4-20mA تبدیل و برای سیستم کنترل ارسال می‌کند.

Analyzer

Analyzer معمولاً یک سیستم اندازه‌گیری تخصصی‌تر است که برای تعیین یک ویژگی یا ترکیب مشخص از ماده طراحی شده است.

در یک سیستم Analyzer ممکن است خود تجهیز شامل Sensor، Measurement Cell، Electronics، Software و بخش‌های پردازش و تشخیص باشد و در کنار آن تجهیزات Sample Handling نیز قرار بگیرند.

بنابراین نمی‌توان گفت هر Analyzer صرفاً یک Transmitter پیشرفته است. نوع اندازه‌گیری، تکنولوژی سنجش و معماری سیستم می‌تواند کاملاً متفاوت باشد.



تفاوت Process Analyzer و Laboratory Analyzer

یکی از تقسیم‌بندی‌های مهم در حوزه آنالیز، تفاوت بین Online Process Analyzer و Laboratory Analyzer است.

Laboratory Analyzer

نمونه از فرایند خارج شده و به آزمایشگاه منتقل می‌شود. سپس آزمایش روی نمونه انجام می‌شود.

این روش می‌تواند دقت و انعطاف بالایی داشته باشد، اما نتیجه اندازه‌گیری معمولاً با فاصله زمانی نسبت به شرایط واقعی فرایند در دسترس قرار می‌گیرد.

Process Analyzer

آنالیز در نزدیکی یا در ارتباط مستقیم با فرایند انجام می‌شود و نتیجه برای پایش سریع‌تر و تصمیم‌گیری فرایندی در اختیار سیستم قرار می‌گیرد.

در بسیاری از کاربردها، هدف Process Analyzer این نیست که جای تمام آزمایشگاه را بگیرد؛ بلکه وظیفه آن ارائه اطلاعات تحلیلی موردنیاز برای کنترل، پایش و بهینه‌سازی فرایند است.

Online، Inline، At-Line و Offline Analyzer

آنالایزرهای صنعتی را می‌توان بر اساس نحوه ارتباط با فرایند نیز دسته‌بندی کرد.

Online Analyzer

نمونه از فرایند گرفته شده و به‌صورت مداوم یا طبق یک برنامه مشخص به Analyzer ارسال می‌شود.

نتایج می‌توانند به سیستم کنترل یا مانیتورینگ منتقل شوند.

Inline Analyzer

در این روش بخش اندازه‌گیری مستقیماً در مسیر فرایند یا در تماس مستقیم با جریان قرار دارد و معمولاً نیازی به انتقال نمونه به یک Analyzer جداگانه وجود ندارد.

At-Line Analyzer

تجهیز در نزدیکی فرایند قرار دارد و نمونه با فاصله کوتاه از فرایند برای اندازه‌گیری به آن رسانده می‌شود.

Offline / Laboratory Analysis

نمونه از فرایند گرفته شده و برای آنالیز به آزمایشگاه یا محل دیگری منتقل می‌شود.

انتخاب میان این روش‌ها به نوع پارامتر، سرعت پاسخ موردنیاز، شرایط فرایند، دقت موردنیاز، هزینه و معماری سیستم بستگی دارد.



اجزای اصلی یک سیستم Process Analyzer

یک سیستم آنالیز صنعتی می‌تواند از بخش‌های مختلفی تشکیل شود.

1. Sample Point

محل برداشت نمونه از خط، مخزن یا تجهیزات فرایندی است.

انتخاب محل Sample Point بسیار مهم است؛ زیرا نمونه باید تا حد امکان نماینده واقعی جریان فرایندی باشد.

2. Sample Probe

Probe برای برداشت نمونه از جریان مورد استفاده قرار می‌گیرد.

3. Sample Transport

پس از برداشت، نمونه باید از طریق tubing یا piping مناسب به Analyzer منتقل شود.

در این مرحله زمان انتقال نمونه اهمیت زیادی دارد؛ زیرا تأخیر زیاد می‌تواند باعث شود مقدار اندازه‌گیری‌شده نمایانگر شرایط فعلی فرایند نباشد.

4. Sample Conditioning System

در بسیاری از کاربردها، نمونه قبل از ورود به Analyzer نیاز به آماده‌سازی دارد.

این بخش ممکن است شامل:

• Filter
• Pressure Regulator
• Flow Controller
• Cooler
• Heater
• Coalescer
• Separator
• Valve
• Moisture Removal
• Sample Switching

باشد.

5. Analyzer

در این بخش تکنولوژی اصلی اندازه‌گیری قرار دارد.

6. Calibration / Validation System

بسته به نوع Analyzer، ممکن است سیستم گاز یا محلول مرجع برای Calibration یا Validation در نظر گرفته شود.

7. Sample Return یا Sample Disposal

پس از اندازه‌گیری، نمونه ممکن است به فرایند بازگردانده شود یا از طریق سیستم مناسب دفع شود.



چرا Sample Conditioning System اهمیت زیادی دارد؟

یکی از اشتباهات رایج این است که تصور کنیم اگر Analyzer بسیار دقیق باشد، نتیجه اندازه‌گیری نیز حتماً دقیق خواهد بود.

در عمل چنین نیست.

اگر نمونه‌ای که وارد Analyzer می‌شود نماینده واقعی فرایند نباشد یا شرایط آن برای تکنولوژی اندازه‌گیری مناسب نباشد، حتی یک Analyzer بسیار دقیق نیز نمی‌تواند نتیجه صحیحی ارائه کند.

برای همین، Sample Conditioning باید شرایط نمونه را مطابق نیاز Analyzer تنظیم کند.

برای مثال، ممکن است فشار نمونه از فشار فرایند به فشار مناسب Analyzer کاهش داده شود یا دمای آن کنترل شود.

در سیستم‌های صنعتی، طراحی Sample Conditioning و محل برداشت نمونه از عوامل مهم در عملکرد Online Analyzer محسوب می‌شوند.



انواع آنالایزرهای صنعتی

آنالایزرهای صنعتی را می‌توان بر اساس پارامتر مورد اندازه‌گیری دسته‌بندی کرد.

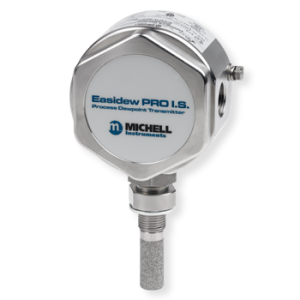

Moisture Analyzer

Moisture Analyzer برای اندازه‌گیری میزان رطوبت در گازها و برخی مایعات مورد استفاده قرار می‌گیرد.

در صنایع گاز طبیعی، پتروشیمی، پالایشگاه و سیستم‌های گاز صنعتی، کنترل رطوبت اهمیت زیادی دارد.

یکی از پارامترهای مرتبط با رطوبت، Dew Point است.

Oxygen Analyzer

Oxygen Analyzer برای اندازه‌گیری غلظت اکسیژن در گاز یا برخی فرایندهای صنعتی استفاده می‌شود.

بسته به کاربرد، تکنولوژی‌های مختلفی برای اندازه‌گیری Oxygen وجود دارد؛ از جمله:

• Zirconia
• Paramagnetic
• Electrochemical
• Optical technologies

انتخاب تکنولوژی به رنج اندازه‌گیری، ترکیب گاز، دما، فشار و شرایط فرایند بستگی دارد.



H₂S Analyzer

اندازه‌گیری Hydrogen Sulfide یا H₂S در صنایع نفت و گاز اهمیت زیادی دارد.

H₂S یک ترکیب سمی و خورنده است و در برخی فرایندهای نفت و گاز باید مقدار آن به‌صورت دقیق پایش شود.

H₂S Analyzer می‌تواند برای پایش جریان‌های فرایندی و کنترل کیفیت مورد استفاده قرار گیرد.

Total Sulfur Analyzer

در برخی کاربردها تنها اندازه‌گیری H₂S کافی نیست و لازم است مجموع ترکیبات گوگردی موجود در جریان بررسی شود.

Total Sulfur Analyzer برای این نوع کاربردها استفاده می‌شود و می‌تواند در کنترل کیفیت محصولات و پایش جریان‌های فرایندی نقش داشته باشد.



Gas Chromatograph چیست؟

Gas Chromatograph یا GC یکی از مهم‌ترین تجهیزات آنالیز ترکیب گازها در صنایع فرایندی است.

GC می‌تواند اجزای مختلف یک مخلوط گازی را از یکدیگر تفکیک کرده و مقدار هر جزء را تعیین کند.

در صنایع نفت و گاز و پتروشیمی، Gas Chromatograph می‌تواند برای بررسی ترکیب گاز طبیعی، گازهای فرایندی و جریان‌های هیدروکربنی مورد استفاده قرار گیرد.

pH و Conductivity Analyzer

Process Analysis فقط به آنالیز گازها محدود نمی‌شود.

در صنایع آب، فاضلاب، نیروگاه، صنایع شیمیایی و بسیاری از فرایندهای مایع، پارامترهایی مانند pH و Conductivity نیز اهمیت زیادی دارند.

pH Analyzer

برای تعیین میزان اسیدی یا قلیایی بودن یک محلول استفاده می‌شود.

Conductivity Analyzer

هدایت الکتریکی محلول را اندازه‌گیری می‌کند و در کاربردهایی مانند کنترل کیفیت آب، سیستم‌های تصفیه و برخی فرایندهای صنعتی کاربرد دارد.

سازندگان بزرگ تجهیزات Process Analysis نیز خانواده‌هایی از تجهیزات pH، Conductivity، Dissolved Oxygen و سایر پارامترهای آنالیزی را ارائه می‌کنند.



تکنولوژی‌های اندازه‌گیری در Analyzerها

یکی از مهم‌ترین تفاوت‌های بین آنالایزرها، Measurement Technology مورد استفاده در آنهاست.

بسته به پارامتر مورد اندازه‌گیری، تکنولوژی‌های مختلفی مورد استفاده قرار می‌گیرند.

NDIR

Non-Dispersive Infrared بر اساس جذب تابش مادون قرمز توسط مولکول‌های مشخص عمل می‌کند و برای اندازه‌گیری برخی گازها کاربرد دارد.

TDLAS

Tunable Diode Laser Absorption Spectroscopy یکی از روش‌های طیف‌سنجی لیزری برای اندازه‌گیری برخی ترکیبات گازی است.

Zirconia

فناوری Zirconia در برخی Oxygen Analyzerها برای اندازه‌گیری اکسیژن مورد استفاده قرار می‌گیرد.

Paramagnetic

برخی Oxygen Analyzerها از خاصیت پارامغناطیسی اکسیژن برای اندازه‌گیری غلظت آن استفاده می‌کنند.

Electrochemical

در بعضی کاربردها از سلول‌های الکتروشیمیایی برای تشخیص یا اندازه‌گیری مواد خاص استفاده می‌شود.

Chilled Mirror

Chilled Mirror یکی از روش‌های شناخته‌شده برای اندازه‌گیری Dew Point و رطوبت است.



ارتباط Analyzer با PLC و DCS

Analyzer فقط برای نمایش یک عدد روی نمایشگر استفاده نمی‌شود.

در یک سیستم صنعتی، اطلاعات Analyzer می‌تواند به PLC، DCS، SCADA یا سیستم‌های مانیتورینگ ارسال شود.

بسته به تجهیز و پروژه، روش‌های ارتباطی مختلفی ممکن است استفاده شوند؛ مانند:

• 4-20mA
• HART
• Modbus
• Ethernet-based protocols
• Digital I/O

برای مثال:

Process → Analyzer → 4-20mA / Digital Communication → DCS → Operator

در برخی سیستم‌ها Alarm یا وضعیت Diagnostic نیز به سیستم کنترل ارسال می‌شود.



کاربرد Process Analyzer در صنایع نفت و گاز

صنایع نفت و گاز یکی از مهم‌ترین حوزه‌های استفاده از Process Analyzer هستند.

در این صنایع می‌توان از آنالایزرها برای مواردی مانند:

• بررسی ترکیب گاز طبیعی
• اندازه‌گیری رطوبت
• اندازه‌گیری H₂S
• اندازه‌گیری Oxygen
• بررسی ترکیبات گوگردی
• کنترل کیفیت محصولات
• پایش جریان‌های فرایندی

استفاده کرد.

هدف فقط اندازه‌گیری نیست؛ داده‌های Analyzer می‌توانند برای کنترل کیفیت، بهینه‌سازی فرایند، حفاظت تجهیزات و تصمیم‌گیری عملیاتی استفاده شوند.

کاربرد Analyzer در صنایع پتروشیمی

در پتروشیمی، ترکیب و کیفیت خوراک و محصولات اهمیت زیادی دارد.

به همین دلیل Analyzerها می‌توانند برای:

• کنترل Composition
• کنترل کیفیت محصول
• پایش مواد اولیه
• بهینه‌سازی فرایند
• کنترل شرایط عملیاتی

استفاده شوند.

در برخی کاربردهای پتروشیمی، سیستم‌های NIR، FTIR، GC و سایر تکنولوژی‌های آنالیز آنلاین برای پایش جریان‌های مختلف استفاده می‌شوند. سیستم‌های آنلاین صنعتی می‌توانند حتی به چندین Stream متصل شوند و نمونه‌ها را به‌صورت برنامه‌ریزی‌شده تحلیل کنند.



کاربرد Process Analyzer در نیروگاه

در نیروگاه‌ها نیز آنالیز فرایندی اهمیت زیادی دارد.

بسته به نوع نیروگاه و فرایند، می‌توان پارامترهایی مانند:

• Oxygen
• Conductivity
• pH
• Dissolved Oxygen
• Moisture
• Gas Composition

را پایش کرد.

برای مثال در سیستم‌های آب و بخار، کنترل کیفیت آب می‌تواند نقش مهمی در عملکرد و حفاظت تجهیزات داشته باشد.



هنگام انتخاب Process Analyzer به چه نکاتی توجه کنیم؟

انتخاب Analyzer باید بر اساس Application انجام شود، نه صرفاً نام یک پارامتر.

مهم‌ترین موارد عبارت‌اند از:

1. چه چیزی باید اندازه‌گیری شود؟
2. نوع و ترکیب Sample چیست؟
3. محدوده اندازه‌گیری چقدر است؟
4. Minimum Detection Limit موردنیاز چیست؟
5. Accuracy موردنیاز چقدر است؟
6. دما و فشار نمونه چقدر است؟
7. Sample Gas است یا Liquid؟
8. آیا نمونه خورنده است؟
9. آیا ذرات یا مایعات همراه نمونه وجود دارند؟
10. Response Time چقدر باید باشد؟
11. آیا سیستم به Sample Conditioning نیاز دارد؟
12. آیا محل نصب Hazardous Area است؟
13. چه نوع Calibration موردنیاز است؟
14. خروجی و Communication Interface چیست؟
15. Analyzer چگونه به PLC/DCS متصل خواهد شد؟
16. شرایط محیطی و دمای محل نصب چگونه است؟
17. Maintenance و Spare Parts چگونه تأمین می‌شوند؟

بنابراین انتخاب Analyzer یک مسئله Application Engineering است و صرفاً با مقایسه چند عدد در Datasheet نمی‌توان بهترین تجهیز را انتخاب کرد.



چرا انتخاب Sample Point مهم است؟

حتی قبل از انتخاب Analyzer باید به یک سؤال مهم پاسخ داد:

نمونه را از کجای فرایند بگیریم؟

اگر Sample Point مناسب نباشد، نمونه ممکن است نماینده واقعی جریان نباشد.

برای مثال در یک خط گاز، محل برداشت نمونه می‌تواند روی کیفیت و سرعت پاسخ سیستم تأثیر بگذارد.

بنابراین طراحی یک سیستم Process Analysis معمولاً شامل بررسی هم‌زمان:

Process → Sample Point → Sampling → Conditioning → Analyzer → Communication → Control

است.

مشکلات رایج در سیستم‌های Process Analyzer

مشکلات سیستم‌های Analyzer همیشه از خود Analyzer ناشی نمی‌شوند.

بسیاری از مشکلات می‌توانند مربوط به:

• گرفتگی Filter
• نشتی در Sample Line
• انتخاب نامناسب Sample Point
• Condensation
• تغییر فشار نمونه
• تغییر دمای نمونه
• Flow نامناسب
• آلودگی Sample Cell
• Calibration نامناسب
• انتخاب اشتباه متریال
• خرابی Valve
• مشکلات Communication

باشند.

به همین دلیل عیب‌یابی باید کل سیستم آنالیز را در نظر بگیرد، نه فقط Analyzer را.



یک مثال ساده از سیستم Online Gas Analyzer

فرض کنیم در یک واحد گازی لازم است مقدار Moisture در یک جریان گاز طبیعی به‌صورت آنلاین پایش شود.

ساختار سیستم می‌تواند به شکل زیر باشد:

Gas Pipeline

↓

Sample Probe

↓

Filter / Pressure Regulation

↓

Sample Conditioning

↓

Moisture Analyzer

↓

4-20mA / Digital Communication

↓

DCS

در این سیستم Analyzer مقدار رطوبت را اندازه‌گیری می‌کند و نتیجه به سیستم کنترل ارسال می‌شود.

اگر مقدار رطوبت از محدوده تعیین‌شده خارج شود، سیستم کنترل یا اپراتور می‌تواند نسبت به شرایط فرایند واکنش نشان دهد.



جمع‌بندی

Industrial Analyzer یا Process Analyzer یکی از بخش‌های مهم سیستم‌های ابزار دقیق و کنترل در صنایع فرایندی است.

در حالی که تجهیزات معمول Instrumentation پارامترهایی مانند فشار، دما، سطح و دبی را اندازه‌گیری می‌کنند، Analyzerها برای تعیین ترکیب، غلظت یا ویژگی‌های شیمیایی و فیزیکی خاص یک جریان به کار می‌روند.

Process Analyzer می‌تواند برای اندازه‌گیری پارامترهایی مانند Moisture، Dew Point، Oxygen، H₂S، Total Sulfur، Gas Composition، pH و Conductivity استفاده شود و تکنولوژی‌های مختلفی مانند NDIR، TDLAS، Zirconia، Paramagnetic، Electrochemical، Chilled Mirror و Chromatography در این حوزه وجود دارند.

اما یک نکته بسیار مهم وجود دارد:

Analyzer فقط یک دستگاه نیست؛ در بسیاری از پروژه‌ها یک سیستم کامل Sample & Analysis است.

طراحی صحیح Sample Point، Sample Transport و به‌خصوص Sample Conditioning System می‌تواند به اندازه انتخاب خود Analyzer اهمیت داشته باشد.

در نهایت، اطلاعات به‌دست‌آمده از Analyzer می‌تواند در اختیار PLC، DCS، SCADA و سیستم‌های کنترل و مانیتورینگ قرار گیرد تا از آن برای کنترل کیفیت، بهینه‌سازی فرایند، حفاظت تجهیزات و تصمیم‌گیری عملیاتی استفاده شود.



سوالات متداول درباره آنالایزر صنعتی

آنالایزر صنعتی چیست؟

آنالایزر صنعتی تجهیزی برای اندازه‌گیری ویژگی‌های فیزیکی یا شیمیایی یک ماده در شرایط صنعتی است. این تجهیزات می‌توانند پارامترهایی مانند رطوبت، اکسیژن، H₂S، ترکیب گاز، pH و Conductivity را اندازه‌گیری کنند.

Process Analyzer چه تفاوتی با Analyzer آزمایشگاهی دارد؟

Process Analyzer برای استفاده در ارتباط با فرایند و ارائه اطلاعات موردنیاز برای پایش یا کنترل طراحی می‌شود، در حالی که Laboratory Analyzer معمولاً روی نمونه‌ای که به آزمایشگاه منتقل شده است کار می‌کند.

آیا Process Analyzer همیشه به Sample Conditioning نیاز دارد؟

خیر، اما در بسیاری از کاربردهای صنعتی Sample Conditioning بخش مهمی از سیستم است. شرایط نمونه باید با نیازهای تکنولوژی اندازه‌گیری و مشخصات Analyzer سازگار باشد.

مهم‌ترین انواع Process Analyzer کدام‌اند؟

از انواع مهم می‌توان به Moisture Analyzer، Oxygen Analyzer، H₂S Analyzer، Total Sulfur Analyzer، Gas Chromatograph، pH Analyzer و Conductivity Analyzer اشاره کرد.

آیا Analyzer به PLC یا DCS متصل می‌شود؟

بله. بسته به مدل Analyzer و طراحی پروژه، اطلاعات می‌تواند از طریق 4-20mA، HART، Modbus، Digital I/O یا سایر روش‌های ارتباطی به سیستم کنترل منتقل شود.

آیا انتخاب Analyzer فقط بر اساس پارامتر اندازه‌گیری انجام می‌شود؟

خیر. علاوه بر پارامتر، باید شرایط Sample، Range، Accuracy، دما، فشار، ترکیب سیال، شرایط محیطی، Hazardous Area، Sample Conditioning، Response Time، Calibration و Communication نیز بررسی شوند.

در بسیاری از فرایندهای صنعتی، اندازه‌گیری فشار یکی از مهم‌ترین پارامترهای کنترلی و پایشی است. فشار می‌تواند مستقیماً وضعیت یک فرایند را نشان دهد یا برای محاسبه پارامترهایی مانند سطح، دبی و چگالی مورد استفاده قرار گیرد. به همین دلیل، ترانسمیتر فشار یا Pressure Transmitter یکی از پرکاربردترین تجهیزات ابزار دقیق در صنایع نفت و گاز، پتروشیمی، نیروگاه، فولاد، آب و فاضلاب و صنایع فرایندی محسوب می‌شود.

ترانسمیتر فشار وظیفه دارد فشار واردشده از فرایند را توسط یک عنصر اندازه‌گیری دریافت کرده و پس از تبدیل آن به یک سیگنال قابل استفاده، اطلاعات اندازه‌گیری‌شده را به سیستم کنترل مانند PLC یا DCS ارسال کند.

در سیستم‌های صنعتی، خروجی ترانسمیتر معمولاً به‌صورت 4-20 mA ارائه می‌شود و در بسیاری از تجهیزات، ارتباط دیجیتال HART نیز روی همین حلقه جریان وجود دارد. به همین دلیل Pressure Transmitter علاوه بر اندازه‌گیری، نقش مهمی در مانیتورینگ، کنترل فرایند، تشخیص خطا و نگهداری تجهیزات دارد.

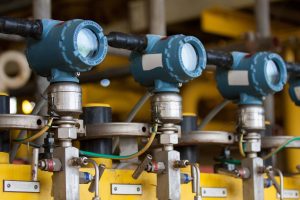

ترانسمیتر فشار چیست؟

Pressure Transmitter تجهیزی است که فشار یک سیال مانند گاز، مایع یا بخار را اندازه‌گیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل می‌کند.

به زبان ساده:

فشار فرایند → سنسور → پردازش الکترونیکی → سیگنال خروجی → PLC/DCS

برای مثال، فرض کنید ترانسمیتر فشاری دارای محدوده اندازه‌گیری 0 تا 10 bar باشد و خروجی آن 4-20 mA باشد.

در این حالت:

• 0 bar → 4 mA
• 5 bar → 12 mA
• 10 bar → 20 mA

بنابراین سیستم کنترل می‌تواند از مقدار جریان دریافت‌شده، فشار فرایند را محاسبه کند.

برای آشنایی پایه‌ای‌تر با مفهوم ترانسمیتر، می‌توانید به مقاله «ترانسمیتر چیست و چگونه کار می‌کند؟» در سایت رمانتا مراجعه کنید.

تفاوت Pressure Transmitter با Pressure Sensor و Pressure Transducer

این سه اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی کاملاً یکسان نیستند.

Pressure Sensor

Sensor عنصر حس‌کننده‌ای است که تغییر فشار را تشخیص می‌دهد و آن را به یک تغییر فیزیکی یا الکتریکی تبدیل می‌کند.

Pressure Transducer

Transducer معمولاً به تجهیزی گفته می‌شود که یک کمیت فیزیکی را به یک سیگنال الکتریکی تبدیل می‌کند.

Pressure Transmitter

Transmitter یک تجهیز کامل‌تر است که علاوه بر عنصر اندازه‌گیری و مدار تبدیل، سیگنال را برای انتقال به سیستم کنترل آماده می‌کند و معمولاً امکاناتی مانند تنظیم Range، نمایش مقدار، تشخیص خطا و ارتباط دیجیتال را نیز در اختیار قرار می‌دهد.

بنابراین می‌توان به‌صورت ساده گفت:

Sensor → اندازه‌گیری

Transducer → تبدیل

Transmitter → اندازه‌گیری + تبدیل + انتقال اطلاعات

Pressure Transmitter چگونه کار می‌کند؟

عملکرد ترانسمیتر فشار را می‌توان در چند مرحله بررسی کرد.

ابتدا فشار سیال به قسمت Process Connection ترانسمیتر وارد می‌شود. این فشار به یک Diaphragm یا Membrane منتقل شده و باعث تغییر بسیار کوچک در وضعیت عنصر اندازه‌گیری می‌شود.

سنسور این تغییر را تشخیص داده و به یک سیگنال الکتریکی تبدیل می‌کند. سپس مدار الکترونیکی داخلی، این سیگنال را پردازش کرده و مقدار فشار را به خروجی استاندارد، مثلاً 4-20 mA، تبدیل می‌کند.

در مدل‌های هوشمند، اطلاعات دیجیتال نیز می‌تواند از طریق پروتکل‌هایی مانند HART منتقل شود. برخی تجهیزات صنعتی علاوه بر 4-20ma و HART از پروتکل‌هایی مانند PROFIBUS PA یا FOUNDATION Fieldbus نیز پشتیبانی می‌کنند.

انواع Pressure Transmitter

ترانسمیترهای فشار را می‌توان از جنبه‌های مختلف دسته‌بندی کرد، اما یکی از مهم‌ترین دسته‌بندی‌ها بر اساس نوع فشار اندازه‌گیری‌شده است.

1. Gauge Pressure Transmitter

در Gauge Pressure فشار نسبت به فشار اتمسفر اندازه‌گیری می‌شود.

بنابراین اگر فشار فرایند با فشار محیط برابر باشد، مقدار Gauge تقریباً صفر خواهد بود.

این نوع ترانسمیتر یکی از رایج‌ترین انواع Pressure Transmitter در کاربردهای صنعتی است.

برای مثال:

اگر فشار مطلق یک مخزن حدود 5 bar باشد و فشار اتمسفر حدود 1 bar باشد:

Gauge Pressure ≈ 4 bar

2. Absolute Pressure Transmitter

در Absolute Pressure فشار نسبت به خلأ کامل اندازه‌گیری می‌شود.

بنابراین فشار اتمسفر نیز بخشی از مقدار اندازه‌گیری‌شده است.

این نوع اندازه‌گیری در کاربردهایی که فشار مطلق اهمیت دارد، مانند برخی سیستم‌های خلأ، فرایندهای خاص و محاسبات ترمودینامیکی مورد استفاده قرار می‌گیرد.

به عنوان نمونه، محصولات صنعتی مانند سری Cerabar شرکت Endress+Hauser در نسخه‌های Gauge و Absolute برای اندازه‌گیری فشار گازها و مایعات ارائه می‌شوند.

3. Differential Pressure Transmitter

در Differential Pressure یا DP، ترانسمیتر اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند.

یعنی:

ΔP = P₁ − P₂

این نوع ترانسمیتر در بسیاری از کاربردهای صنعتی اهمیت بسیار زیادی دارد.

برای مثال:

• اندازه‌گیری دبی با Orifice Plate
• اندازه‌گیری سطح مخزن
• کنترل افت فشار فیلتر
• مانیتورینگ فشار در تجهیزات
• اندازه‌گیری اختلاف فشار در سیستم‌های فرایندی

سنسورهای مورد استفاده در Pressure Transmitter

بسته به طراحی تجهیز، فناوری سنجش فشار می‌تواند متفاوت باشد. برخی تجهیزات از سنسورهای پیزورزیستیو، خازنی یا سرامیکی استفاده می‌کنند.

برای مثال، در محصولات مختلف Endress+Hauser از فناوری‌هایی مانند سلول‌های سرامیکی خازنی یا سلول‌های پیزورزیستیو با دیافراگم فلزی استفاده شده است.

انتخاب فناوری سنسور به عواملی مانند:

• محدوده فشار
• نوع سیال
• دمای فرایند
• خورندگی سیال
• دقت مورد نیاز
• احتمال Overpressure
• شرایط نصب

وابسته است.

خروجی 4-20mA در ترانسمیتر فشار

یکی از رایج‌ترین روش‌های انتقال اطلاعات از Pressure Transmitter به سیستم کنترل، 4-20mA است.

فرض کنیم یک ترانسمیتر برای بازه:

0 تا 100 bar

تنظیم شده باشد.

در این حالت:

مزیت مهم این روش این است که سیستم کنترل می‌تواند مقدار فشار را بر اساس جریان حلقه تشخیص دهد.

برای مطالعه بیشتر، مقاله «سیگنال 4-20mA چیست؟» می‌تواند به طور کامل شما را راهنمایی کند.

Range، Span، LRV و URV در Pressure Transmitter

یکی از بخش‌های مهم در انتخاب و تنظیم ترانسمیتر فشار، درک پارامترهای Range و Span است.

LRV

Lower Range Value پایین‌ترین مقدار محدوده اندازه‌گیری است.

URV

Upper Range Value بالاترین مقدار محدوده اندازه‌گیری است.

Span

اختلاف بین URV و LRV است:

Span = URV − LRV

برای مثال اگر ترانسمیتر روی:

0 تا 16 bar

تنظیم شده باشد:

• LRV = 0 bar
• URV = 16 bar
• Span = 16 bar

اما در یک کاربرد دیگر ممکن است ترانسمیتر روی:

4 تا 12 bar

تنظیم شود.

در این حالت Span برابر 8 bar خواهد بود.

Accuracy در Pressure Transmitter

دقت یکی از مهم‌ترین مشخصات فنی ترانسمیتر فشار است.

اگر سازنده Accuracy تجهیز را مثلاً ±0.1% اعلام کند، باید مشخص شود این مقدار نسبت به چه پارامتری تعریف شده است؛ برای مثال Span، URL یا شرایط مرجع.

بنابراین هنگام مقایسه دو ترانسمیتر نباید تنها عدد Accuracy را مشاهده کرد؛ بلکه باید شرایط و مبنای اعلام Accuracy را نیز بررسی کرد.

همچنین عواملی مانند:

• دمای محیط
• دمای فرایند
• فشار استاتیک
• Overpressure
• شرایط نصب
• پایداری بلندمدت

می‌توانند روی عملکرد واقعی تجهیز تأثیر بگذارند.

Diaphragm و قسمت‌های در تماس با سیال

یکی از قسمت‌های بسیار مهم Pressure Transmitter، Diaphragm یا Process Isolating Diaphragm است.

این قسمت در تماس مستقیم یا غیرمستقیم با سیال قرار دارد و بنابراین جنس آن اهمیت زیادی دارد.

در تجهیزات صنعتی می‌توان از موادی مانند 316L، Alloy C و سرامیک استفاده کرد. انتخاب متریال باید بر اساس فشار، دما و سازگاری شیمیایی با سیال انجام شود. برای مثال برخی مدل‌های Endress+Hauser از 316L، Alloy C و سرامیک در بخش‌های در تماس با فرایند استفاده می‌کنند.

Diaphragm Seal چه زمانی استفاده می‌شود؟

در بعضی فرایندها اتصال مستقیم Pressure Transmitter به سیال مناسب نیست.

برای مثال وقتی سیال:

• بسیار داغ باشد
• خورنده باشد
• ویسکوز باشد
• دارای ذرات جامد باشد
• مستعد کریستالیزه‌شدن باشد
• یا شرایط فرایندی خاصی داشته باشد

می‌توان از Diaphragm Seal استفاده کرد.

در این ساختار، فشار فرایند از طریق یک دیافراگم و سیال پرکننده به سنسور منتقل می‌شود.

کاربرد Pressure Transmitter در صنایع

Pressure Transmitter تقریباً در تمام صنایع فرایندی کاربرد دارد.

صنعت نفت و گاز

برای اندازه‌گیری فشار خطوط انتقال، Separatorها، مخازن، کمپرسورها و تجهیزات فرایندی.

صنعت پتروشیمی

برای کنترل فشار راکتورها، خطوط فرایندی، مخازن و تجهیزات مختلف.

نیروگاه‌ها

در سیستم‌های بخار، آب تغذیه، بویلر، توربین و تجهیزات جانبی.

صنایع فولاد

برای پایش فشار خطوط گاز، آب، هیدرولیک و سیستم‌های فرایندی.

آب و فاضلاب

برای اندازه‌گیری فشار خطوط و سیستم‌های پمپاژ.

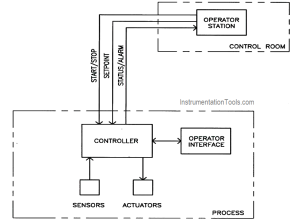

Pressure Transmitter چگونه به PLC یا DCS متصل می‌شود؟

در یک سیستم کنترل صنعتی، Pressure Transmitter معمولاً در محل فرایند نصب شده و خروجی آن به سیستم کنترل ارسال می‌شود.

یک ساختار ساده می‌تواند به شکل زیر باشد:

Process → Pressure Transmitter → 4-20mA → PLC/DCS → HMI/SCADA

PLC یا DCS جریان دریافت‌شده را به مقدار فشار تبدیل کرده و اپراتور می‌تواند مقدار فشار را روی سیستم مانیتورینگ مشاهده کند.

در سیستم‌های هوشمند، اطلاعات HART نیز می‌تواند برای Configuration و Diagnostic مورد استفاده قرار گیرد.

هنگام انتخاب Pressure Transmitter به چه نکاتی توجه کنیم؟

انتخاب ترانسمیتر فشار فقط بر اساس محدوده فشار انجام نمی‌شود.

مهم‌ترین پارامترها عبارت‌اند از:

1. نوع فشار: Gauge، Absolute یا Differential
2. Pressure Range
3. Accuracy
4. Process Temperature
5. نوع سیال
6. جنس Wetted Parts
7. Process Connection
8. نوع خروجی
9. پروتکل ارتباطی
10. شرایط محیطی
11. Explosion Protection در مناطق مستعد انفجار
12. نیاز به Diaphragm Seal
13. نیازهای مربوط به SIL در پروژه‌های دارای الزامات ایمنی
14. نوع نصب و فضای موجود

برای مثال، یک ترانسمیتر مناسب برای آب لزوماً انتخاب مناسبی برای یک سرویس هیدروکربنی با دمای بالا و فشار زیاد نیست.

کالیبراسیون Pressure Transmitter

برای اطمینان از صحت اندازه‌گیری، Pressure Transmitter باید در فواصل مناسب و مطابق الزامات پروژه یا سیستم مدیریت کالیبراسیون بررسی شود.

در کالیبراسیون، یک فشار مرجع مشخص به ترانسمیتر اعمال شده و خروجی تجهیز با مقدار مورد انتظار مقایسه می‌شود.

برای مثال می‌توان نقاط مختلفی مانند:

0%، 25%، 50%، 75% و 100%

از محدوده را بررسی کرد.

در صورت وجود اختلاف خارج از محدوده مجاز، بسته به طراحی تجهیز و روش کالیبراسیون، می‌توان تنظیمات مربوط به Zero یا سایر پارامترهای Calibration را بررسی کرد.

خطاهای رایج در Pressure Transmitter

برخی مشکلات رایج عبارت‌اند از:

• انتخاب Range نامناسب
• نصب اشتباه
• گرفتگی مسیر Impulse Line در سیستم‌های DP
• انتخاب نادرست متریال Diaphragm
• تأثیر دمای بالا
• وجود نشتی در اتصالات
• اعمال فشار خارج از محدوده
• تنظیم نادرست Zero و Span
• مشکلات Wiring
• افت ولتاژ در Loop
• مشکلات مربوط به Grounding
• Configuration اشتباه در PLC/DCS

به همین دلیل عیب‌یابی یک Pressure Transmitter باید هم بخش مکانیکی و فرایندی و هم بخش الکتریکی و Configuration را دربر بگیرد.

جمع‌بندی

Pressure Transmitter یکی از مهم‌ترین تجهیزات اندازه‌گیری در سیستم‌های ابزار دقیق صنعتی است که فشار فرایند را اندازه‌گیری کرده و آن را به یک سیگنال قابل استفاده برای سیستم کنترل تبدیل می‌کند.

ترانسمیترهای فشار بسته به نوع کاربرد می‌توانند برای اندازه‌گیری Gauge، Absolute یا Differential Pressure مورد استفاده قرار گیرند و در بسیاری از کاربردهای صنعتی از خروجی استاندارد 4-20mA و ارتباط دیجیتال HART بهره می‌برند.

انتخاب صحیح Pressure Transmitter به عواملی مانند محدوده فشار، دما، نوع سیال، دقت، متریال قسمت‌های در تماس با سیال، نوع اتصال فرایندی، خروجی، شرایط محیطی و الزامات ایمنی وابسته است.

در صنایع نفت، گاز، پتروشیمی و نیروگاه، اندازه‌گیری دقیق فشار تنها برای نمایش یک مقدار نیست؛ بلکه می‌تواند بخشی از سیستم کنترل فرایند، حفاظت تجهیزات و پایش عملکرد واحد باشد.

سوالات متداول درباره Pressure Transmitter

Pressure Transmitter چیست؟

ترانسمیتر فشار تجهیزی است که فشار یک سیال را اندازه‌گیری کرده و آن را به یک سیگنال استاندارد مانند 4-20mA برای انتقال به سیستم کنترل تبدیل می‌کند.

تفاوت Gauge و Absolute Pressure چیست؟

Gauge Pressure نسبت به فشار اتمسفر اندازه‌گیری می‌شود، در حالی که Absolute Pressure نسبت به خلأ کامل سنجیده می‌شود.

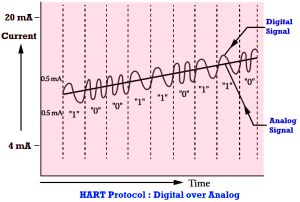

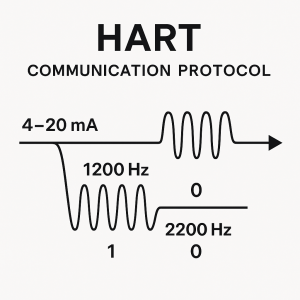

آیا Pressure Transmitter می‌تواند HART داشته باشد؟

بله. بسیاری از Pressure Transmitterهای صنعتی دارای خروجی 4-20mA همراه با HART هستند و از HART برای انتقال اطلاعات دیجیتال، تنظیمات و Diagnostic استفاده می‌کنند.

آیا Pressure Transmitter برای اندازه‌گیری Level هم استفاده می‌شود؟

بله. در برخی کاربردها می‌توان با استفاده از فشار هیدروستاتیک، سطح مایع را اندازه‌گیری کرد. در این کاربرد انتخاب نوع ترانسمیتر و نحوه نصب آن به ساختار مخزن و شرایط فرایند بستگی دارد.

چه زمانی باید از Diaphragm Seal استفاده کرد؟

زمانی که شرایط فرایند مانند دمای بالا، خورندگی، ویسکوزیته، وجود ذرات یا سایر محدودیت‌ها باعث شود اتصال مستقیم سنسور به سیال مناسب نباشد.

مقدمه

در یک فرآیند صنعتی، دانستن مقدار فشار، دما، سطح، دبی یا سایر پارامترهای فرآیندی به‌تنهایی کافی نیست. این مقدار باید به شکلی قابل اندازه‌گیری، پردازش، انتقال، نمایش و در نهایت کنترل در اختیار سیستم اتوماسیون قرار گیرد.

فرض کنید فشار یک خط فرآیندی در یک واحد پتروشیمی باید به‌صورت مداوم اندازه‌گیری شود. فشار واقعی در فرآیند وجود دارد، اما PLC یا DCS مستقیماً نمی‌تواند آن را به همان شکلی که در خط وجود دارد دریافت کند. ابتدا یک عنصر اندازه‌گیری باید این فشار را حس کند، سپس سیگنال حاصل پردازش شده و به یک خروجی استاندارد تبدیل شود.

در این زنجیره، ترانسمیتر (Transmitter) نقش بسیار مهمی دارد.

ترانسمیترهای صنعتی بسته به نوع خود می‌توانند ورودی حاصل از سنسور یا یک کمیت فرآیندی را دریافت کرده و آن را به خروجی‌هایی مانند 4-20mA و در بسیاری از تجهیزات هوشمند به همراه HART تبدیل کنند. برای نمونه، ترانسمیترهای دمای صنعتی می‌توانند ورودی‌هایی مانند RTD و Thermocouple را دریافت و به خروجی 4-20mA/HART تبدیل کنند.

ترانسمیتر چیست؟

ترانسمیتر تجهیزی در سیستم ابزار دقیق است که اطلاعات مربوط به یک کمیت اندازه‌گیری‌شده را دریافت، پردازش و به یک سیگنال استاندارد و قابل انتقال تبدیل می‌کند.

به‌عنوان مثال، در یک Pressure Transmitter می‌توان زنجیره کلی را به صورت زیر در نظر گرفت:

فشار فرآیند → عنصر اندازه‌گیری → پردازش الکترونیکی → خروجی استاندارد

خروجی این تجهیز می‌تواند بسته به مدل شامل 4-20mA، HART یا سایر روش‌های ارتباطی باشد.

نکته مهم این است که ترانسمیتر صرفاً یک «تقویت‌کننده سیگنال» نیست. در ترانسمیترهای مدرن، پردازش سیگنال، خطی‌سازی، جبران اثر دما، تشخیص برخی خطاها، پیکربندی و ارتباط دیجیتال نیز می‌تواند در داخل تجهیز انجام شود.

برای مثال، یک Temperature Transmitter می‌تواند سیگنال RTD یا Thermocouple را دریافت و آن را به یک خروجی پایدار و قابل انتقال تبدیل کند.

ترانسمیتر چگونه کار می‌کند؟

ساختار داخلی ترانسمیتر به نوع اندازه‌گیری و فناوری سازنده وابسته است، اما عملکرد کلی را می‌توان در چند مرحله توضیح داد.

1. دریافت کمیت فرآیندی

ابتدا کمیتی مانند فشار، دما، سطح یا دبی به عنصر اندازه‌گیری می‌رسد.

برای مثال در یک Pressure Transmitter، فشار سیال روی بخش حساس اندازه‌گیری اثر می‌گذارد.

2. تبدیل کمیت به سیگنال قابل پردازش

عنصر حسگر تغییر ایجادشده را به یک سیگنال الکتریکی تبدیل می‌کند.

نوع این سیگنال به فناوری سنجش بستگی دارد.

3. پردازش سیگنال

الکترونیک ترانسمیتر می‌تواند وظایفی مانند:

• تقویت سیگنال
• فیلتر کردن
• خطی‌سازی
• جبران‌سازی دمایی
• تبدیل سیگنال
• بررسی وضعیت تجهیز

را انجام دهد.

4. تولید خروجی

در نهایت مقدار اندازه‌گیری‌شده به خروجی استاندارد تبدیل می‌شود.

یکی از رایج‌ترین خروجی‌ها در ابزار دقیق صنعتی:

4-20mA

است.

در ترانسمیترهای هوشمند ممکن است ارتباط دیجیتال مانند HART نیز در کنار این خروجی وجود داشته باشد. برای نمونه، بسیاری از ترانسمیترهای صنعتی Endress+Hauser دارای خروجی 4-20mA همراه با HART هستند.

تفاوت Sensor، Transducer و Transmitter چیست؟

این سه واژه بسیار نزدیک به یکدیگرند، اما از نظر فنی نباید بدون توجه به ساختار تجهیز آن‌ها را مترادف در نظر گرفت.

Sensor

Sensor یا سنسور بخش یا تجهیزی است که تغییر یک کمیت فیزیکی یا شیمیایی را حس می‌کند.

مثلاً:

• RTD برای دما
• Thermocouple برای دما
• عنصر حساس به فشار برای فشار

Transducer

Transducer مفهومی گسترده‌تر است و به تجهیز یا مجموعه‌ای اشاره می‌کند که یک کمیت یا شکل انرژی را به شکل دیگری از سیگنال تبدیل می‌کند.

Transmitter

Transmitter معمولاً تجهیزی است که اطلاعات اندازه‌گیری را دریافت کرده و آن را به خروجی استانداردی مناسب برای انتقال و استفاده در سیستم کنترل تبدیل می‌کند.

بنابراین در یک سیستم ممکن است Sensor و Transmitter از نظر فیزیکی دو بخش جدا باشند یا در برخی تجهیزات، عملکردهای اندازه‌گیری و انتقال در یک تجهیز یکپارچه شوند.

چرا در صنعت از ترانسمیتر استفاده می‌شود؟

یکی از دلایل اصلی استفاده از ترانسمیتر این است که اطلاعات اندازه‌گیری باید از محل فرآیند به سیستم کنترل منتقل شود.

فرض کنید یک سنسور در فاصله زیادی از اتاق کنترل قرار دارد. سیگنال خام سنسور ممکن است برای انتقال در این فاصله و در محیط صنعتی مناسب نباشد یا تحت تأثیر نویز و شرایط محیطی قرار گیرد.

ترانسمیتر می‌تواند اطلاعات اندازه‌گیری را به یک سیگنال استاندارد تبدیل کند که برای سیستم کنترل قابل استفاده باشد.

به همین دلیل ساختار رایج در بسیاری از سیستم‌های ابزار دقیق به صورت زیر است:

Process → Measuring Element → Transmitter → Signal → PLC/DCS

این موضوع یکی از دلایل اصلی رواج ترانسمیترها در صنایع فرآیندی است.

انواع ترانسمیترهای صنعتی

ترانسمیترها را می‌توان بر اساس پارامتر مورد اندازه‌گیری دسته‌بندی کرد.

مهم‌ترین گروه‌ها عبارت‌اند از:

• Pressure Transmitter
• Differential Pressure Transmitter
• Temperature Transmitter
• Level Transmitter
• Flow Transmitter

البته در صنایع مختلف تجهیزات تخصصی دیگری نیز وجود دارند.

ترانسمیتر فشار چیست؟

Pressure Transmitter یکی از مهم‌ترین تجهیزات اندازه‌گیری در صنایع نفت، گاز، پتروشیمی و نیروگاهی است.

این تجهیز فشار یک سیال را اندازه‌گیری کرده و آن را به یک خروجی استاندارد منتقل می‌کند.

ترانسمیترهای فشار بسته به نوع مرجع فشار می‌توانند برای اندازه‌گیری:

• Gauge Pressure
• Absolute Pressure
• Differential Pressure

طراحی شوند.

برای مثال، Rosemount 2088 در نسخه‌های Gauge و Absolute ارائه می‌شود و مدل‌های آن می‌توانند خروجی 4-20mA همراه با HART داشته باشند.

Gauge Pressure چیست؟

در اندازه‌گیری Gauge Pressure، فشار نسبت به فشار اتمسفر سنجیده می‌شود.

بنابراین:

Gauge Pressure = فشار فرآیند نسبت به فشار اتمسفر

این نوع فشار در بسیاری از کاربردهای صنعتی مانند اندازه‌گیری فشار خطوط، مخازن و تجهیزات فرآیندی استفاده می‌شود.

Absolute Pressure چیست؟

در Absolute Pressure، مرجع اندازه‌گیری خلأ مطلق است.

بنابراین فشار مطلق برخلاف Gauge Pressure به فشار اتمسفر محلی وابسته نیست.

این تفاوت در کاربردهایی که فشار مطلق اهمیت دارد، مانند برخی فرآیندهای خلأ یا کاربردهای تخصصی فرآیندی، بسیار مهم است.

Differential Pressure چیست؟

Differential Pressure یا DP اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند.

اگر فشار نقطه اول P1​ و فشار نقطه دوم P2​ باشد:

DP = P₁ − P₂

در یک Differential Pressure Transmitter معمولاً دو ورودی فشار وجود دارد که با اصطلاحات High و Low شناخته می‌شوند.

DP Transmitter کاربردهای بسیار مهمی در صنعت دارد و می‌تواند علاوه بر اندازه‌گیری اختلاف فشار، در برخی روش‌های اندازه‌گیری دبی و سطح نیز مورد استفاده قرار گیرد.

کاربرد DP Transmitter در اندازه‌گیری دبی

یکی از کاربردهای مهم اختلاف فشار، اندازه‌گیری جریان سیال با استفاده از تجهیزات اولیه مانند Orifice Plate است.

در این ساختار، عبور سیال از المان اولیه باعث ایجاد اختلاف فشار می‌شود.

ترانسمیتر اختلاف فشار این اختلاف را اندازه‌گیری کرده و سیستم می‌تواند با استفاده از رابطه مربوط به تجهیز و شرایط فرآیند، مقدار دبی را محاسبه کند.

این روش یکی از روش‌های قدیمی و همچنان مهم اندازه‌گیری Flow در صنایع فرآیندی است.

کاربرد DP Transmitter در اندازه‌گیری سطح

از اختلاف فشار همچنین می‌توان برای اندازه‌گیری سطح مایع در مخزن استفاده کرد.

در ساده‌ترین حالت، فشار ناشی از ستون مایع به ارتفاع آن مرتبط است.

بنابراین با اندازه‌گیری اختلاف فشار مناسب می‌توان اطلاعاتی درباره سطح مایع به دست آورد.

البته در مخازن تحت فشار، شرایطی مانند فشار فضای بالای مخزن، چگالی سیال و نحوه اتصال Impulse Line یا استفاده از Diaphragm Seal باید در طراحی و انتخاب تجهیز در نظر گرفته شود.

ترانسمیتر دما چیست؟

Temperature Transmitter برای تبدیل سیگنال سنسورهای دما به یک خروجی مناسب برای سیستم کنترل استفاده می‌شود.

ورودی ترانسمیتر می‌تواند بسته به مدل شامل:

• RTD
• Thermocouple
• Resistance
• mV

باشد.

برای مثال، Endress+Hauser TMT82 دارای ورودی‌های RTD، Thermocouple، مقاومت و mV و خروجی 4-20mA/HART است.

یکی از مزایای چنین ساختاری این است که سیگنال سنسور می‌تواند در نزدیکی محل اندازه‌گیری به خروجی استاندارد تبدیل شود و سپس به سیستم کنترل منتقل شود.

ترانسمیتر سطح چیست؟

Level Transmitter برای اندازه‌گیری سطح مواد داخل مخازن، ظروف فرآیندی و تجهیزات مشابه استفاده می‌شود.

برای اندازه‌گیری Level می‌توان از فناوری‌های مختلفی استفاده کرد، از جمله:

• Differential Pressure
• Radar
• Ultrasonic
• سایر فناوری‌های متناسب با کاربرد

انتخاب فناوری مناسب کاملاً به شرایط فرآیند بستگی دارد.

برای مثال، عواملی مانند:

• نوع ماده
• چگالی
• فشار مخزن
• دمای فرآیند
• وجود بخار
• وجود کف
• شکل مخزن

می‌توانند روی انتخاب فناوری اثر بگذارند.

بنابراین نمی‌توان گفت یک فناوری Level Measurement برای تمام مخازن بهترین انتخاب است.

ترانسمیتر دبی چیست؟

Flow Transmitter یا ساختارهای اندازه‌گیری دبی، اطلاعات مربوط به جریان سیال را در اختیار سیستم کنترل قرار می‌دهند.

روش اندازه‌گیری می‌تواند بر اساس فناوری تجهیز متفاوت باشد.

از فناوری‌های رایج می‌توان به:

• Differential Pressure

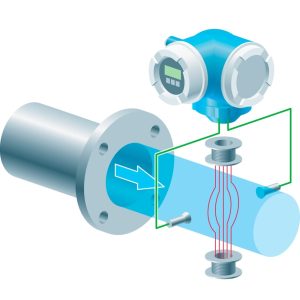

• Electromagnetic
• Coriolis
• Vortex
• Ultrasonic

اشاره کرد.

نکته مهم این است که در بسیاری از تجهیزات مدرن، اصطلاح Transmitter ممکن است بخشی از یک تجهیز اندازه‌گیری یکپارچه باشد و مرز دقیق میان Sensor، Converter و Transmitter بسته به فناوری و سازنده متفاوت باشد.

سیگنال 4-20mA در ترانسمیتر چیست؟

یکی از مهم‌ترین خروجی‌های ترانسمیترهای صنعتی 4-20mA است.

در یک تنظیم معمول:

4mA → Lower Range Value

20mA → Upper Range Value

برای مثال اگر Pressure Transmitter برای محدوده:

0 تا 10 bar

تنظیم شده باشد:

0 bar → 4mA

و

10 bar → 20mA

خواهد بود.

اگر مقدار فرآیند در وسط محدوده باشد، در حالت ایده‌آل خروجی نیز تقریباً در وسط محدوده جریان قرار می‌گیرد.

این ساختار باعث می‌شود سیستم کنترل بتواند مقدار اندازه‌گیری‌شده را از روی جریان حلقه محاسبه کند.

چرا 4mA و 20mA؟

انتخاب بازه 4 تا 20 میلی‌آمپر مزایای مهمی دارد.

اول اینکه 4mA به جای صفر باعث می‌شود سیستم بتواند بین «صفر واقعی فرآیند» و «قطع شدن حلقه یا نبود جریان» تفاوت قائل شود.

به همین دلیل 4mA را معمولاً Live Zero می‌نامند.

برای مثال، اگر یک ترانسمیتر در حالت عادی برای صفر فرآیند 4mA تولید کند، صفر شدن جریان می‌تواند نشانه‌ای از مشکل در Loop، تغذیه یا تجهیز باشد؛ البته تشخیص دقیق Fault به طراحی سیستم و تنظیمات تجهیز وابسته است.

Zero، Span، LRV و URV چیست؟

این مفاهیم در کار با ترانسمیتر بسیار مهم‌اند.

LRV

Lower Range Value

حد پایین محدوده اندازه‌گیری است.

URV

Upper Range Value

حد بالای محدوده اندازه‌گیری است.

Span

اختلاف بین URV و LRV است.

برای مثال:

LRV = 0 bar

URV = 10 bar

بنابراین:

Span = 10 bar

اما در تجهیزات مدرن باید بین Sensor/Device Limits، Configured Range و Calibrated Range تفاوت قائل شد. محدوده قابل تنظیم و میزان Turndown به مدل مشخص ترانسمیتر بستگی دارد.

Turndown چیست؟

Turndown یکی از اصطلاحات مهم در مشخصات ترانسمیتر است.

به‌طور ساده، Turndown نشان می‌دهد تجهیز تا چه حد می‌تواند محدوده اندازه‌گیری را نسبت به محدوده مرجع یا حداکثر قابل استفاده خود کاهش دهد و همچنان الزامات عملکردی اعلام‌شده را برآورده کند.

برای مثال، برخی ترانسمیترهای فشار مدرن نسبت‌های Turndown مشخصی دارند؛ مقدار دقیق آن باید از دیتاشیت همان مدل استخراج شود. برای نمونه، یک مدل Cerabar از Endress+Hauser حداکثر Turndown برابر 20:1 را اعلام می‌کند.

بنابراین Turndown یک ویژگی عمومی با مقدار ثابت برای همه ترانسمیترها نیست.

HART در ترانسمیتر چه کاربردی دارد؟

ترانسمیترهای هوشمند می‌توانند علاوه بر سیگنال آنالوگ، اطلاعات دیجیتال نیز منتقل کنند.

یکی از فناوری‌های رایج برای این کار HART است.

در این ساختار:

4-20mA → مقدار اصلی فرآیند

HART → اطلاعات دیجیتال و ارتباط با تجهیز

به این ترتیب می‌توان علاوه بر مقدار فرآیند، به اطلاعاتی مانند وضعیت تجهیز، پارامترهای پیکربندی و اطلاعات تشخیصی نیز دسترسی داشت؛ البته نوع و میزان این اطلاعات به مدل و قابلیت‌های تجهیز وابسته است.

برای نمونه، Endress+Hauser TMT82 از HART 7 و خروجی 4-20mA پشتیبانی می‌کند و قابلیت‌های Diagnostic نیز ارائه می‌دهد.

Accuracy در ترانسمیتر چیست؟

Accuracy یکی از مهم‌ترین پارامترهای فنی در انتخاب ترانسمیتر است.

اما یک اشتباه رایج این است که تنها یک عدد Accuracy از روی کاتالوگ برداشته شود و بدون توجه به شرایط استفاده با مدل‌های دیگر مقایسه شود.

دقت واقعی و مشخصات عملکردی می‌توانند به مواردی مانند:

• محدوده اندازه‌گیری
• دمای محیط
• دمای فرآیند
• فشار استاتیک
• نوع سنسور
• شرایط نصب

وابسته باشند.

برای همین در پروژه‌های صنعتی باید Datasheet، Reference Accuracy، Total Performance و شرایط Test با دقت بررسی شوند.

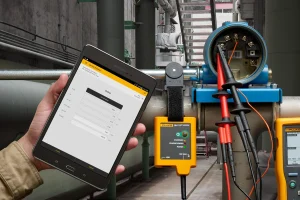

ترانسمیتر چگونه کالیبره می‌شود؟

کالیبراسیون یکی از موضوعات مهم در نگهداری تجهیزات ابزار دقیق است.

در کالیبراسیون یک Pressure Transmitter، به‌طور کلی یک فشار مرجع دقیق به تجهیز اعمال می‌شود و خروجی تجهیز با مقدار مرجع مقایسه می‌شود.

اگر اختلاف از محدوده قابل قبول خارج باشد، بسته به تجهیز و روش کالیبراسیون، تنظیمات یا Trim مناسب انجام می‌شود.

Emerson نیز در توضیح کالیبراسیون Pressure Transmitter، اعمال فشار مرجع و مقایسه خروجی تجهیز با مقدار شناخته‌شده را به‌عنوان بخش اصلی فرآیند توضیح می‌دهد.

خطاهای رایج در عملکرد ترانسمیتر

همیشه مشکل اندازه‌گیری از خود ترانسمیتر نیست.

عوامل مختلفی می‌توانند باعث ایجاد خطا شوند.

مشکلات فرآیندی

مانند تغییرات شدید دما یا فشار خارج از محدوده طراحی.

مشکلات نصب

نصب نادرست، محل نامناسب یا شرایط نامناسب اتصال فرآیندی.

مشکلات Impulse Line

در DP Transmitterها گرفتگی، نشتی یا شرایط نامناسب Impulse Line می‌تواند روی اندازه‌گیری اثر بگذارد.

مشکلات سیم‌کشی

قطع شدن Loop، مقاومت نامناسب، اتصالات ضعیف یا مشکلات تغذیه می‌توانند باعث اختلال در سیگنال شوند.

تنظیمات اشتباه

تنظیم نادرست Range، واحد اندازه‌گیری یا پارامترهای تجهیز نیز می‌تواند باعث نمایش مقدار اشتباه شود.

بنابراین هنگام Troubleshooting نباید بلافاصله خود ترانسمیتر را مقصر دانست؛ باید کل زنجیره اندازه‌گیری بررسی شود.

ترانسمیتر در PLC و DCS چگونه استفاده می‌شود؟

یک معماری رایج را می‌توان این‌گونه نمایش داد:

Process

↓

Transmitter

↓

4-20mA

↓

Analog Input

↓

PLC / DCS

↓

HMI / SCADA / Operator

در سیستم‌های هوشمند، اطلاعات HART نیز می‌تواند بسته به معماری سیستم برای Configuration و Diagnostics مورد استفاده قرار گیرد.

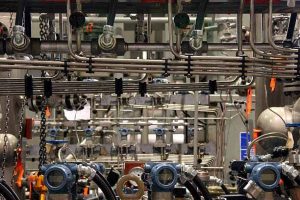

ترانسمیتر در صنایع نفت، گاز، پتروشیمی و نیروگاهی

نفت

در واحدهای تولید، انتقال و فرآورش نفت، ترانسمیترها برای اندازه‌گیری فشار، دما، سطح و دبی در نقاط مختلف فرآیند استفاده می‌شوند.

گاز

در فرآیندهای تولید و انتقال گاز، اندازه‌گیری دقیق فشار، دما، دبی و سطح برای کنترل و پایش فرآیند اهمیت دارد.

پتروشیمی

در واحدهای پتروشیمی، شرایط فرآیند ممکن است شامل فشار، دما و مواد شیمیایی مختلف باشد؛ بنابراین انتخاب صحیح جنس متریال، محدوده اندازه‌گیری و فناوری سنجش اهمیت ویژه‌ای دارد.

نیروگاه

در نیروگاه‌ها ترانسمیترها در سیستم‌های بخار، آب، سوخت، خنک‌کاری و سایر فرآیندهای مرتبط با تولید انرژی مورد استفاده قرار می‌گیرند.

چگونه ترانسمیتر مناسب انتخاب کنیم؟

انتخاب ترانسمیتر باید بر اساس Application انجام شود، نه صرفاً بر اساس اینکه مثلاً «Pressure Transmitter» لازم داریم.

موارد مهم عبارت‌اند از:

پارامتر اندازه‌گیری

Pressure، Temperature، Level، Flow و…

محدوده اندازه‌گیری

حداقل و حداکثر مقدار واقعی فرآیند.

Accuracy مورد نیاز

Process Temperature

Process Pressure

نوع سیال

آیا سیال خورنده، ویسکوز، دارای ذرات یا خطرناک است؟

Wetted Materials

موادی که با فرآیند در تماس هستند باید با سیال سازگار باشند.

Process Connection

نوع رزوه، فلنج یا اتصال مورد نیاز.

خروجی

4-20mA، HART یا سایر پروتکل‌ها.

Hazardous Area

در محیط‌های مستعد انفجار باید نوع حفاظت و تأییدیه تجهیز با الزامات پروژه مطابقت داشته باشد.

شرایط نصب

فضای موجود، دسترسی، دمای محیط، لرزش و سایر شرایط نصب نیز باید بررسی شوند.

چرا انتخاب ترانسمیتر صرفاً بر اساس Range اشتباه است؟

فرض کنیم یک فرآیند فشار 0 تا 10 bar دارد.

ممکن است تصور کنیم هر ترانسمیتر 0 تا 10 bar برای این کاربرد مناسب است.

اما در عمل باید پرسید:

• Accuracy مورد نیاز چقدر است؟
• دمای فرآیند چقدر است؟
• سیال چیست؟
• آیا محیط Hazardous است؟
• آیا HART لازم است؟
• Process Connection چیست؟
• متریال Diaphragm چه باشد؟
• فشار Overpressure چقدر است؟
• آیا نیاز به Diaphragm Seal وجود دارد؟
• شرایط محیطی چیست؟

به همین دلیل انتخاب تجهیز در پروژه‌های صنعتی یک فرآیند مهندسی است، نه صرفاً انتخاب یک عدد Range از روی کاتالوگ.

نقش ترانسمیتر در سیستم‌های مدرن ابزار دقیق

ترانسمیترهای امروزی فقط برای انتقال یک مقدار اندازه‌گیری‌شده طراحی نشده‌اند.

در بسیاری از تجهیزات مدرن امکاناتی مانند:

• Remote Configuration
• Device Diagnostics
• Sensor Monitoring
• HART Communication
• Event Logging
• Status Information
• Advanced Calibration

وجود دارد.

برای مثال، برخی Temperature Transmitterهای مدرن علاوه بر تبدیل سیگنال سنسور به 4-20mA/HART، قابلیت پایش سنسور و ارائه اطلاعات Diagnostic را نیز دارند.

این قابلیت‌ها باعث شده‌اند ترانسمیتر به یکی از اجزای مهم Smart Instrumentation تبدیل شود.

جمع‌بندی

ترانسمیتر یکی از تجهیزات کلیدی در سیستم‌های ابزار دقیق است که وظیفه آن تبدیل اطلاعات حاصل از اندازه‌گیری به سیگنال مناسب برای انتقال، پایش و کنترل فرآیند است.

ترانسمیترها در انواع مختلفی مانند Pressure، Differential Pressure، Temperature، Level و Flow وجود دارند و هرکدام برای شرایط و کاربردهای مشخصی طراحی می‌شوند.

در تجهیزات صنعتی مدرن، خروجی 4-20mA همچنان یکی از رایج‌ترین روش‌های انتقال مقدار فرآیند است و قابلیت‌هایی مانند HART امکان دسترسی به اطلاعات دیجیتال و تشخیصی بیشتری را فراهم می‌کنند.

در عین حال، انتخاب یک ترانسمیتر مناسب تنها بر اساس پارامتر اندازه‌گیری و Range انجام نمی‌شود. شرایط فرآیند، دما، فشار، نوع سیال، متریال، Accuracy، Process Connection، خروجی، شرایط محیطی و الزامات ایمنی همگی باید بررسی شوند.

به همین دلیل ترانسمیتر را باید نه به‌عنوان یک تجهیز مستقل، بلکه به‌عنوان بخشی از زنجیره کامل اندازه‌گیری و کنترل فرآیند در نظر گرفت.

سوالات متداول

ترانسمیتر چیست؟

ترانسمیتر تجهیزی است که اطلاعات حاصل از اندازه‌گیری یک پارامتر فرآیندی را دریافت و پس از پردازش به خروجی استانداردی مانند 4-20mA یا یک ارتباط دیجیتال تبدیل می‌کند.

تفاوت Sensor و Transmitter چیست؟

Sensor تغییر کمیت فرآیندی را حس می‌کند، در حالی که Transmitter معمولاً اطلاعات اندازه‌گیری را پردازش و به سیگنال مناسب برای انتقال به سیستم کنترل تبدیل می‌کند.

مهم‌ترین انواع ترانسمیتر کدام‌اند؟

Pressure Transmitter، Differential Pressure Transmitter، Temperature Transmitter، Level Transmitter و Flow Transmitter از مهم‌ترین انواع مورد استفاده در صنایع فرآیندی هستند.

4-20mA در ترانسمیتر چه کاربردی دارد؟

4-20mA یک روش رایج برای انتقال مقدار اندازه‌گیری‌شده از ترانسمیتر به سیستم کنترل است. معمولاً 4mA نشان‌دهنده Lower Range Value و 20mA نشان‌دهنده Upper Range Value است.

HART در ترانسمیتر چیست؟

HART یک روش ارتباط دیجیتال است که در بسیاری از تجهیزات هوشمند در کنار سیگنال 4-20mA استفاده می‌شود و امکان تبادل اطلاعات اضافی و دسترسی به برخی تنظیمات و Diagnostics تجهیز را فراهم می‌کند.

تفاوت Gauge و Absolute Pressure چیست؟

Gauge Pressure نسبت به فشار اتمسفر و Absolute Pressure نسبت به خلأ مطلق اندازه‌گیری می‌شود.

DP Transmitter چه کاربردی دارد؟

DP Transmitter اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و می‌تواند در کاربردهایی مانند اندازه‌گیری اختلاف فشار، سطح و برخی روش‌های اندازه‌گیری دبی مورد استفاده قرار گیرد.

Zero و Span در ترانسمیتر چیست؟

Zero به نقطه پایین محدوده و Span به اختلاف بین حد بالای و پایین محدوده اندازه‌گیری اشاره دارد. در تنظیمات مدرن، مفاهیمی مانند LRV و URV نیز برای تعریف محدوده استفاده می‌شوند.

Turndown در ترانسمیتر چیست؟

Turndown بیانگر توانایی تجهیز برای استفاده در محدوده‌ای کوچک‌تر نسبت به محدوده مرجع یا حداکثر آن، در چارچوب مشخصات عملکردی اعلام‌شده سازنده است و مقدار آن باید از دیتاشیت همان مدل بررسی شود.

آیا هر ترانسمیتری HART دارد؟

خیر. HART یک قابلیت وابسته به مدل و پیکربندی تجهیز است و نباید فرض کرد تمام ترانسمیترها از آن پشتیبانی می‌کنند.

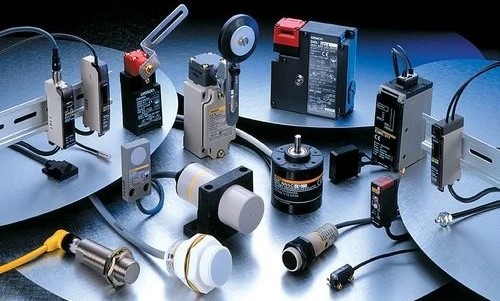

مقدمه

تقریباً در هر سیستم صنعتی که نیاز به اندازه‌گیری، کنترل یا پایش یک فرآیند وجود داشته باشد، سنسورها یکی از اولین اجزایی هستند که مورد استفاده قرار می‌گیرند.

دما، فشار، سطح، دبی، رطوبت، ترکیب گازها، اکسیژن و بسیاری از پارامترهای دیگر فرآیند باید ابتدا توسط یک تجهیز اندازه‌گیری شناسایی شوند تا اطلاعات آن‌ها در اختیار سیستم کنترل یا اپراتور قرار بگیرد.

برای مثال، در یک واحد فرآیندی نفت و گاز ممکن است لازم باشد فشار یک خط، دمای یک سیال یا سطح یک مخزن به‌صورت مداوم اندازه‌گیری شود. در یک نیروگاه نیز پارامترهایی مانند دمای بخار، فشار، سطح آب و شرایط احتراق باید به‌صورت دقیق پایش شوند.

در تمام این موارد، سنسور (Sensor) یکی از اجزای اصلی زنجیره اندازه‌گیری است.

اما سنسور دقیقاً چیست؟ چگونه یک کمیت فیزیکی را تشخیص می‌دهد؟ تفاوت آن با ترانسمیتر چیست؟ و برای هر فرآیند صنعتی چگونه باید سنسور مناسب را انتخاب کرد؟

در ادامه این موارد را بررسی می‌کنیم.

سنسور چیست؟

سنسور وسیله‌ای است که یک کمیت فیزیکی یا شیمیایی را شناسایی یا اندازه‌گیری کرده و آن را به یک سیگنال یا خروجی قابل استفاده برای سیستم اندازه‌گیری تبدیل می‌کند.

این کمیت می‌تواند موارد مختلفی مانند:

• دما
• فشار
• سطح
• دبی
• رطوبت
• غلظت یک گاز
• موقعیت
• سرعت
• شتاب

باشد.

به زبان ساده، سنسور را می‌توان نقطه‌ای دانست که اطلاعات دنیای واقعی را به سیستم اندازه‌گیری منتقل می‌کند.

برای مثال، یک سنسور دما تغییرات دمای محیط یا فرآیند را تشخیص می‌دهد و خروجی متناسبی ایجاد می‌کند. سیستم اندازه‌گیری می‌تواند از این خروجی برای نمایش، کنترل یا ثبت دما استفاده کند.

سنسور چگونه کار می‌کند؟

نحوه عملکرد سنسور به فناوری مورد استفاده در آن بستگی دارد و همه سنسورها از یک روش فیزیکی یکسان استفاده نمی‌کنند.

به‌طور کلی، فرآیند اندازه‌گیری را می‌توان به شکل زیر در نظر گرفت:

کمیت فرآیندی → عنصر حسگر → تبدیل به سیگنال → پردازش → نمایش یا کنترل

برای مثال، در اندازه‌گیری دما، عنصر حسگر ممکن است نسبت به تغییر دما یک ویژگی الکتریکی مشخص را تغییر دهد.

در برخی سنسورها این تغییر می‌تواند مربوط به:

• مقاومت الکتریکی
• ولتاژ
• جریان
• ظرفیت خازنی
• فرکانس
• ویژگی‌های نوری

باشد.

در تجهیزات پیچیده‌تر، سیگنال تولیدشده توسط سنسور ابتدا پردازش شده و سپس به خروجی استانداردی مانند 4-20mA یا یک ارتباط دیجیتال منتقل می‌شود.

تفاوت Sensor، Transducer و Transmitter چیست؟

یکی از اشتباهات رایج در ابزار دقیق این است که Sensor، Transducer و Transmitter به جای یکدیگر استفاده شوند.

اگرچه این مفاهیم به یکدیگر مرتبط هستند، اما دقیقاً یکسان نیستند.

Sensor

Sensor عنصر یا تجهیزی است که تغییر یک کمیت فیزیکی یا شیمیایی را حس می‌کند.

برای مثال:

• RTD برای اندازه‌گیری دما
• Thermocouple برای اندازه‌گیری دما
• برخی عناصر حساس به فشار برای اندازه‌گیری فشار

در این مفهوم قرار می‌گیرند.

Transducer

Transducer به تجهیز یا مجموعه‌ای گفته می‌شود که یک نوع انرژی یا کمیت را به نوع دیگری از سیگنال تبدیل می‌کند.

در بسیاری از کاربردهای اندازه‌گیری، سنسور بخشی از یک Transducer محسوب می‌شود.

Transmitter

Transmitter معمولاً سیگنال حاصل از عنصر اندازه‌گیری را دریافت کرده و آن را به یک سیگنال استاندارد و قابل انتقال تبدیل می‌کند.

یکی از رایج‌ترین خروجی‌ها:

4-20mA

است.

بنابراین در یک سیستم معمولی ممکن است زنجیره به شکل زیر باشد:

Process → Sensor → Transmitter → 4-20mA → PLC/DCS

این تفکیک برای درک معماری سیستم‌های ابزار دقیق بسیار مهم است.

انواع سنسورهای صنعتی

سنسورها را می‌توان بر اساس پارامتر اندازه‌گیری‌شده یا فناوری مورد استفاده دسته‌بندی کرد.

سنسورهای دما

دما یکی از مهم‌ترین پارامترهای فرآیندی است.

دو نمونه بسیار شناخته‌شده سنسورهای دما:

RTD

در RTD، مقاومت الکتریکی عنصر حسگر با دما تغییر می‌کند.

یکی از متداول‌ترین انواع RTD، Pt100 است.

Thermocouple

ترموکوپل بر اساس پدیده ترموالکتریک کار می‌کند و اختلاف دما باعث ایجاد ولتاژ قابل اندازه‌گیری می‌شود.

از ترموکوپل‌ها در کاربردهایی که نیاز به محدوده دمایی گسترده و پاسخ مناسب دارند استفاده می‌شود.

سنسورهای فشار

اندازه‌گیری فشار در صنایع فرآیندی اهمیت بسیار زیادی دارد.

سنسور فشار تغییرات فشار را به یک تغییر قابل اندازه‌گیری در یک پارامتر فیزیکی یا الکتریکی تبدیل می‌کند.

فناوری‌های مختلفی برای اندازه‌گیری فشار وجود دارد و انتخاب آن به مواردی مانند:

• محدوده فشار
• دمای فرآیند
• نوع سیال
• دقت مورد نیاز
• شرایط محیطی

وابسته است.

در بسیاری از تجهیزات صنعتی، عنصر حسگر فشار درون یک Pressure Transmitter قرار دارد و ترانسمیتر پس از پردازش سیگنال، خروجی استانداردی مانند 4-20mA ارائه می‌دهد.

سنسورهای سطح

سطح مخازن و ظروف فرآیندی باید در بسیاری از واحدهای صنعتی به‌طور مداوم کنترل شود.

برای اندازه‌گیری سطح می‌توان از فناوری‌های مختلفی استفاده کرد؛ از جمله روش‌هایی که بر اساس:

• فشار هیدروستاتیک
• امواج راداری
• امواج اولتراسونیک
• شناور یا تجهیزات مکانیکی

کار می‌کنند.

انتخاب روش مناسب به شکل مخزن، نوع ماده، شرایط فرآیند و دقت مورد نیاز بستگی دارد.

برای مثال، در مخازن حاوی سیالات یا مواد مختلف، عواملی مانند بخار، کف، فشار و دمای فرآیند می‌توانند روی انتخاب فناوری اندازه‌گیری تأثیر بگذارند.

سنسورهای دبی

دبی نشان‌دهنده مقدار جریان سیال عبوری از یک مسیر در واحد زمان است.

برای اندازه‌گیری دبی، فناوری‌های مختلفی در صنعت وجود دارد؛ از جمله:

• Magnetic Flow Measurement
• Coriolis
• Vortex
• Differential Pressure
• Ultrasonic

هر روش برای شرایط خاصی مناسب‌تر است.

برای مثال، فلومترهای مغناطیسی برای سیالات رسانا کاربرد گسترده‌ای دارند، در حالی که Coriolis می‌تواند علاوه بر دبی جرمی، اطلاعات دیگری مانند چگالی را نیز در اختیار سیستم قرار دهد.

سنسورهای گاز و اندازه‌گیری پارامترهای گازی

در صنایع نفت، گاز و پتروشیمی، اندازه‌گیری و پایش گازها اهمیت ویژه‌ای دارد.

در این حوزه باید بین Gas Detection و Gas Analysis تفاوت قائل شد.

سیستم‌های Gas Detection معمولاً برای شناسایی حضور یا غلظت گازهای خطرناک یا قابل اشتعال استفاده می‌شوند.

در مقابل، Gas Analyzer می‌تواند برای تعیین ترکیب یا غلظت یک یا چند جزء مشخص در یک جریان فرآیندی مورد استفاده قرار گیرد.

در این تجهیزات، فناوری حسگر اهمیت بسیار زیادی دارد و نوع سنسور بر اساس گاز موردنظر و شرایط فرآیند انتخاب می‌شود.

سنسورهای رطوبت

اندازه‌گیری رطوبت نیز در بسیاری از فرآیندهای صنعتی اهمیت دارد؛ به‌خصوص در سیستم‌های گاز طبیعی و صنایع مرتبط با نفت و گاز.

وجود مقدار نامناسب آب در برخی جریان‌های گازی می‌تواند باعث مشکلاتی مانند خوردگی یا تشکیل هیدرات در شرایط مناسب شود.

برای اندازه‌گیری رطوبت یا Moisture Content از فناوری‌های مختلفی استفاده می‌شود.

برخی تجهیزات صنعتی نیز مقدار رطوبت را به صورت Dew Point بیان می‌کنند.

سنسورهای اکسیژن

اندازه‌گیری اکسیژن در برخی فرآیندهای صنعتی و نیروگاهی اهمیت ویژه‌ای دارد.

برای مثال در سیستم‌های احتراق، دانستن میزان اکسیژن موجود در گازهای خروجی می‌تواند برای ارزیابی شرایط احتراق و کنترل فرآیند مورد استفاده قرار گیرد.

فناوری‌های مختلفی برای اندازه‌گیری اکسیژن وجود دارد و انتخاب فناوری مناسب به محدوده اندازه‌گیری، شرایط نمونه، دما، فشار و سایر مشخصات فرآیند بستگی دارد.

این موضوع در سیستم‌های Process Gas Analysis اهمیت زیادی دارد.

سنسورهای آنالوگ و دیجیتال

یکی دیگر از روش‌های دسته‌بندی سنسورها بر اساس نوع خروجی آن‌هاست.

سنسورها و تجهیزات اندازه‌گیری می‌توانند خروجی‌های مختلفی داشته باشند.

خروجی آنالوگ

مانند:

• ولتاژ
• جریان
• 4-20mA

خروجی دیجیتال

در سیستم‌های جدیدتر، اطلاعات می‌تواند از طریق پروتکل‌های دیجیتال منتقل شود.

یکی از نمونه‌های مهم در ابزار دقیق، HART است که امکان انتقال اطلاعات دیجیتال را در کنار 4-20mA فراهم می‌کند.

مهم‌ترین مشخصات هنگام انتخاب سنسور

انتخاب سنسور فقط بر اساس نوع کمیت اندازه‌گیری انجام نمی‌شود.

چند مشخصه مهم باید بررسی شود.

Range

محدوده‌ای که تجهیز برای اندازه‌گیری طراحی شده است.

Accuracy

میزان نزدیک بودن مقدار اندازه‌گیری‌شده به مقدار واقعی.

Repeatability

توانایی تجهیز برای ارائه نتایج مشابه در شرایط یکسان.

Response Time

مدت زمانی که تجهیز برای پاسخ به تغییرات فرآیند نیاز دارد.

Operating Temperature

محدوده دمایی مجاز برای عملکرد تجهیز.

Process Compatibility

سازگاری مواد و اجزای در تماس با فرآیند با سیال یا ماده مورد اندازه‌گیری.

در کاربردهای صنعتی، علاوه بر موارد بالا باید عواملی مانند فشار، خوردگی، شرایط محیطی، Hazardous Area و الزامات نصب نیز بررسی شوند.

کاربرد سنسورها در صنایع مختلف

صنایع نفت

سنسورها برای پایش فشار، دما، سطح، دبی و سایر پارامترهای فرآیندی در پالایشگاه‌ها و واحدهای تولید و انتقال نفت استفاده می‌شوند.

صنایع گاز

در فرآیندهای تولید، تصفیه، انتقال و ذخیره‌سازی گاز، اندازه‌گیری دقیق پارامترهای فرآیندی و همچنین پایش ترکیبات گازی اهمیت زیادی دارد.

صنایع پتروشیمی

فرآیندهای پیچیده پتروشیمی نیازمند اندازه‌گیری مداوم پارامترهایی مانند دما، فشار، سطح، دبی و ترکیب مواد هستند.

نیروگاه‌ها

در نیروگاه‌ها نیز سنسورها در بخش‌هایی مانند بویلر، توربین، سیستم بخار، خنک‌کاری و فرآیند احتراق مورد استفاده قرار می‌گیرند.

بنابراین سنسورها محدود به یک صنعت خاص نیستند و بخش مهمی از سیستم‌های اندازه‌گیری در تقریباً تمام صنایع فرآیندی را تشکیل می‌دهند.

چگونه سنسور مناسب انتخاب کنیم؟

انتخاب سنسور باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً نام پارامتر مورد اندازه‌گیری.

برای انتخاب مناسب باید مواردی مانند:

1. کمیت مورد اندازه‌گیری
2. محدوده اندازه‌گیری
3. دقت مورد نیاز
4. دمای فرآیند
5. فشار فرآیند
6. نوع و ویژگی‌های سیال
7. شرایط محیطی
8. نوع خروجی
9. الزامات نصب
10. الزامات ایمنی و محیط‌های خطرناک

بررسی شوند.

برای مثال، سنسوری که برای اندازه‌گیری دمای یک فرآیند معمولی مناسب است، الزاماً برای یک محیط با دمای بسیار بالا یا یک محیط دارای الزامات ضدانفجار مناسب نیست.

بنابراین انتخاب تجهیز باید بر اساس Application واقعی انجام شود.

ارتباط سنسور با سیستم کنترل

سنسور به‌تنهایی پایان فرآیند اندازه‌گیری نیست.

در یک سیستم ابزار دقیق معمولاً اطلاعات به شکل زیر حرکت می‌کنند:

Process → Sensor → Transmitter → Signal → PLC/DCS → Operator

در برخی تجهیزات، Sensor و Transmitter در قالب یک تجهیز واحد قرار دارند.

در نهایت اطلاعات اندازه‌گیری‌شده می‌تواند برای:

• نمایش
• ثبت
• Alarm
• کنترل فرآیند
• تحلیل عملکرد

استفاده شود.

جمع‌بندی

سنسور یکی از پایه‌ای‌ترین اجزای سیستم‌های اندازه‌گیری و ابزار دقیق است و وظیفه آن شناسایی تغییرات یک کمیت فیزیکی یا شیمیایی و فراهم کردن اطلاعات قابل استفاده برای سیستم اندازه‌گیری است.

سنسورها در انواع مختلفی برای اندازه‌گیری دما، فشار، سطح، دبی، رطوبت، گاز، اکسیژن و پارامترهای دیگر وجود دارند و هر فناوری برای شرایط خاصی مناسب است.

در صنایع نفت، گاز، پتروشیمی و نیروگاهی، انتخاب صحیح سنسور تنها به پارامتر اندازه‌گیری محدود نمی‌شود؛ بلکه شرایط فرآیند، محدوده اندازه‌گیری، دقت، زمان پاسخ، نوع سیال، شرایط محیطی و الزامات ایمنی نیز باید در نظر گرفته شوند.

شناخت صحیح Sensor و تفاوت آن با Transducer و Transmitter نیز برای طراحی، انتخاب، نصب و نگهداری سیستم‌های ابزار دقیق اهمیت اساسی دارد.

سوالات متداول

سنسور چیست؟

سنسور تجهیزی است که تغییرات یک کمیت فیزیکی یا شیمیایی مانند دما، فشار، سطح، دبی یا غلظت یک ماده را تشخیص داده و به سیگنال قابل استفاده تبدیل می‌کند.

تفاوت سنسور و ترانسمیتر چیست؟

سنسور وظیفه حس کردن کمیت موردنظر را بر عهده دارد، در حالی که ترانسمیتر معمولاً سیگنال حاصل از اندازه‌گیری را پردازش و به یک خروجی استاندارد مانند 4-20mA تبدیل می‌کند.

انواع سنسورهای صنعتی چیست؟

سنسورهای دما، فشار، سطح، دبی، رطوبت، گاز، اکسیژن و بسیاری از پارامترهای دیگر از جمله سنسورهای مورد استفاده در صنعت هستند.

آیا همه سنسورها خروجی 4-20mA دارند؟

خیر. 4-20mA یکی از روش‌های رایج انتقال سیگنال در تجهیزات صنعتی است، اما سنسورها می‌توانند خروجی‌ها و رابط‌های مختلفی داشته باشند.

سنسور مناسب برای یک فرآیند صنعتی چگونه انتخاب می‌شود؟

با بررسی پارامتر مورد اندازه‌گیری، Range، Accuracy، شرایط دما و فشار، نوع سیال، شرایط محیطی، نوع خروجی، الزامات نصب و الزامات ایمنی و استانداردهای مربوط به کاربرد.

مقدمه

در سیستم‌های ابزار دقیق، انتقال اطلاعات از تجهیزات نصب‌شده در میدان به سیستم کنترل اهمیت زیادی دارد. سیگنال 4-20mA یکی از رایج‌ترین روش‌های انتقال مقدار اندازه‌گیری‌شده در صنایع فرآیندی است؛ اما این سیگنال به‌تنهایی اطلاعات محدودی را منتقل می‌کند.

برای مثال، یک ترانسمیتر فشار می‌تواند مقدار فشار را از طریق 4-20mA به سیستم کنترل ارسال کند، اما اطلاعاتی مانند وضعیت تجهیز، اطلاعات تشخیصی، تنظیمات و سایر متغیرهای اندازه‌گیری‌شده را نمی‌توان صرفاً از مقدار جریان دریافت کرد.

اینجاست که HART Protocol وارد می‌شود. HART امکان انتقال اطلاعات دیجیتال را در کنار سیگنال آنالوگ 4-20mA فراهم می‌کند و به همین دلیل یکی از فناوری‌های مهم در تجهیزات هوشمند ابزار دقیق محسوب می‌شود.



پروتکل HART چیست؟

HART مخفف Highway Addressable Remote Transducer است. این پروتکل برای برقراری ارتباط دوطرفه با تجهیزات هوشمند ابزار دقیق طراحی شده و امکان تبادل اطلاعات دیجیتال بین تجهیز میدان و سیستم میزبان را فراهم می‌کند.

ویژگی مهم HART این است که ارتباط دیجیتال را روی همان زیرساخت حلقه 4-20mA قرار می‌دهد. بنابراین یک تجهیز می‌تواند مقدار اصلی فرآیند را از طریق سیگنال آنالوگ منتقل کند و همزمان اطلاعات دیجیتال بیشتری را نیز در اختیار سیستم میزبان قرار دهد.

به همین دلیل HART را نباید جایگزین 4-20mA دانست؛ بلکه این دو در یک سیستم HART می‌توانند همزمان مورد استفاده قرار گیرند.

HART چگونه کار می‌کند؟

در HART استاندارد، ارتباط دیجیتال بر اساس روش Frequency Shift Keying یا FSK انجام می‌شود.

در این روش، سیگنال دیجیتال با دو فرکانس مشخص منتقل می‌شود:

• 1200 Hz
• 2200 Hz

این روش بر اساس استاندارد Bell 202 است و سیگنال دیجیتال با دامنه کم روی سیگنال DC حلقه 4-20mA قرار می‌گیرد. از آنجا که مقدار متوسط سیگنال FSK صفر است، ارتباط دیجیتال تأثیری بر مقدار آنالوگ 4-20mA ندارد.

HART در روش FSK با نرخ 1200 bit/s ارتباط برقرار می‌کند و امکان ارتباط دوطرفه میان تجهیز و سیستم میزبان را فراهم می‌سازد.



HART چه اطلاعاتی منتقل می‌کند؟

یکی از مهم‌ترین مزایای HART این است که ارتباط را به مقدار اصلی اندازه‌گیری محدود نمی‌کند.

اطلاعات قابل تبادل می‌تواند شامل مواردی مانند:

• مقدار متغیر اصلی فرآیند (PV)
• وضعیت تجهیز
• اطلاعات تشخیصی
• متغیرهای اندازه‌گیری یا محاسبه‌شده اضافی
• پارامترهای پیکربندی تجهیز

باشد.

برای مثال، یک ترانسمیتر فشار ممکن است مقدار فشار را از طریق 4-20mA ارسال کند، در حالی که از طریق HART می‌توان اطلاعات بیشتری درباره وضعیت و تنظیمات تجهیز دریافت کرد.



اجزای اصلی یک سیستم HART

یک سیستم HART معمولاً شامل یک HART Field Device، حلقه جریان 4-20mA و یک سیستم میزبان یا ابزار ارتباطی HART است.

تجهیز میدان می‌تواند یک ترانسمیتر فشار، دما، سطح، دبی یا سایر تجهیزات هوشمند باشد. سیستم میزبان نیز می‌تواند برای پیکربندی، مشاهده اطلاعات و عیب‌یابی تجهیز مورد استفاده قرار گیرد.



HART Communicator چیست؟

یکی از ابزارهای شناخته‌شده برای ارتباط با تجهیزات HART، HART Communicator است.

این تجهیزات به مهندس یا تکنسین اجازه می‌دهند بدون نیاز به تغییر اساسی در سیم‌کشی، با تجهیز هوشمند ارتباط برقرار کرده و اطلاعات آن را مشاهده یا پارامترهای مجاز آن را تنظیم کنند.

از کاربردهای رایج ارتباط HART می‌توان به:

• پیکربندی تجهیز
• بررسی پارامترهای دستگاه
• مشاهده اطلاعات تشخیصی
• بررسی وضعیت تجهیز
• کمک به عیب‌یابی و راه‌اندازی

اشاره کرد.



کاربرد HART در صنایع نفت، گاز، پتروشیمی و نیروگاهی

HART در تجهیزات مختلف ابزار دقیق مورد استفاده قرار گرفته و در صنایع فرآیندی کاربرد گسترده‌ای دارد.

صنایع نفت و گاز

در ترانسمیترهای فشار، دما، سطح و دبی و همچنین بسیاری از تجهیزات هوشمند میدان می‌توان از HART برای پیکربندی و عیب‌یابی استفاده کرد.

صنایع پتروشیمی

در واحدهای فرآیندی پتروشیمی، دسترسی به اطلاعات تشخیصی و پارامترهای تجهیز می‌تواند به نگهداری و بهره‌برداری بهتر از تجهیزات ابزار دقیق کمک کند.

نیروگاه‌ها

در نیروگاه‌ها نیز تجهیزات اندازه‌گیری و کنترل فرآیند مانند ترانسمیترها می‌توانند از ارتباط HART برای تنظیم، پایش و عیب‌یابی استفاده کنند.



مزایای استفاده از HART

مهم‌ترین مزیت HART این است که می‌توان از زیرساخت رایج 4-20mA استفاده کرد و در عین حال به اطلاعات دیجیتال بیشتری از تجهیزات هوشمند دسترسی داشت.

از مزایای آن می‌توان به موارد زیر اشاره کرد:

• ارتباط دوطرفه با تجهیز
• دسترسی به اطلاعات تشخیصی
• امکان پیکربندی تجهیزات
• انتقال اطلاعات اضافی در کنار متغیر اصلی
• استفاده همزمان از ارتباط آنالوگ و دیجیتال
• مناسب بودن برای تجهیزات هوشمند ابزار دقیق



تفاوت HART و 4-20mA چیست؟

4-20mA یک روش انتقال سیگنال آنالوگ است که معمولاً برای انتقال مقدار اصلی اندازه‌گیری‌شده استفاده می‌شود.

HART یک پروتکل ارتباط دیجیتال است که اطلاعات دیجیتال را روی همان حلقه 4-20mA منتقل می‌کند.

بنابراین:

4-20mA → انتقال مقدار آنالوگ فرآیند

HART → انتقال اطلاعات دیجیتال اضافی و ارتباط دوطرفه

این تفاوت یکی از مهم‌ترین مفاهیمی است که در کار با تجهیزات هوشمند ابزار دقیق باید به آن توجه شود.



HART چه نقشی در نگهداری و عیب‌یابی تجهیزات دارد؟

یکی از کاربردهای مهم HART در عملیات Commissioning، Maintenance و Troubleshooting تجهیزات ابزار دقیق است.

تکنسین می‌تواند با برقراری ارتباط با تجهیز، اطلاعاتی را که از طریق سیگنال آنالوگ قابل مشاهده نیستند بررسی کند. این موضوع می‌تواند در تشخیص مشکلات مربوط به تنظیمات، وضعیت تجهیز یا عملکرد آن مفید باشد.

به همین دلیل HART علاوه بر انتقال اطلاعات فرآیند، می‌تواند به کاهش زمان مورد نیاز برای بررسی و نگهداری تجهیزات هوشمند کمک کند.

جمع‌بندی

پروتکل HART یکی از فناوری‌های مهم ارتباطی در ابزار دقیق است که امکان انتقال اطلاعات دیجیتال را در کنار سیگنال آنالوگ 4-20mA فراهم می‌کند.

این پروتکل با استفاده از فناوری FSK، ارتباط دوطرفه میان تجهیزات هوشمند و سیستم میزبان را امکان‌پذیر کرده و اطلاعاتی مانند متغیرهای فرآیندی، وضعیت تجهیز، اطلاعات تشخیصی و پارامترهای پیکربندی را در اختیار کاربر قرار می‌دهد.

به همین دلیل آشنایی با HART برای مهندسان ابزار دقیق، کنترل، تعمیرات و بهره‌برداری در صنایع نفت، گاز، پتروشیمی و نیروگاهی اهمیت زیادی دارد.



سوالات متداول

HART چیست؟

HART یک پروتکل ارتباطی برای تجهیزات هوشمند ابزار دقیق است که امکان انتقال اطلاعات دیجیتال را در کنار سیگنال 4-20mA فراهم می‌کند.

آیا HART جایگزین 4-20mA است؟

خیر. در سیستم HART، ارتباط دیجیتال می‌تواند همزمان با سیگنال 4-20mA مورد استفاده قرار گیرد.

HART چگونه اطلاعات دیجیتال را منتقل می‌کند؟

در HART کلاسیک، اطلاعات دیجیتال با روش FSK و با استفاده از فرکانس‌های 1200 و 2200 هرتز روی حلقه 4-20mA منتقل می‌شوند.

HART چه کاربردی در ترانسمیترها دارد؟

از HART می‌توان برای دسترسی به اطلاعات تجهیز، پیکربندی، بررسی وضعیت و عیب‌یابی ترانسمیترهای سازگار استفاده کرد.

HART Communicator چیست؟

ابزاری برای برقراری ارتباط با تجهیزات HART و دسترسی به اطلاعات و تنظیمات قابل پشتیبانی تجهیز است.



مقدمه

در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب و بسیاری از فرآیندهای صنعتی، تجهیزات اندازه‌گیری باید اطلاعات خود را به سیستم کنترل منتقل کنند. برای مثال، یک ترانسمیتر فشار باید مقدار فشار اندازه‌گیری‌شده را به اتاق کنترل ارسال کند تا اپراتور یا سیستم کنترل بتواند وضعیت فرآیند را پایش و مدیریت کند.

اما این اطلاعات چگونه از یک تجهیز نصب‌شده در میدان (Field) به سیستم کنترل منتقل می‌شود؟

یکی از متداول‌ترین و پرکاربردترین روش‌های انتقال اطلاعات در صنعت، استفاده از سیگنال 4-20mA است. این استاندارد دهه‌هاست که در صنایع مختلف مورد استفاده قرار می‌گیرد و همچنان یکی از قابل اعتمادترین روش‌های انتقال داده در محیط‌های صنعتی محسوب می‌شود.

سیگنال 4-20mA چیست؟

سیگنال 4-20mA یک استاندارد انتقال اطلاعات آنالوگ در صنعت است که در آن مقدار اندازه‌گیری‌شده توسط تجهیز به صورت جریان الکتریکی بین 4 تا 20 میلی‌آمپر منتقل می‌شود.

در این روش:

• 4mA نمایانگر حداقل مقدار اندازه‌گیری (0%)
• 20mA نمایانگر حداکثر مقدار اندازه‌گیری (100%)

است.

برای مثال اگر یک ترانسمیتر فشار برای اندازه‌گیری بازه 0 تا 100 بار تنظیم شده باشد:

• فشار 0 بار → 4mA
• فشار 50 بار → 12mA
• فشار 100 بار → 20mA

بنابراین سیستم کنترل تنها با اندازه‌گیری جریان عبوری می‌تواند مقدار واقعی فشار را محاسبه کند.

سیگنال آنالوگ چیست؟

پیش از درک 4-20mA باید مفهوم سیگنال آنالوگ را بشناسیم.

سیگنال آنالوگ سیگنالی است که مقدار آن به صورت پیوسته تغییر می‌کند و می‌تواند بیانگر یک کمیت فیزیکی باشد.

برای مثال:

• دما
• فشار
• سطح مخزن
• رطوبت
• دبی

همگی کمیت‌هایی هستند که مقدار آن‌ها به صورت پیوسته تغییر می‌کند.

سیگنال 4-20mA در واقع یک روش استاندارد برای نمایش این تغییرات به صورت جریان الکتریکی است.

چرا از جریان استفاده می‌شود؟

سؤال مهمی که معمولاً مطرح می‌شود این است:

چرا به جای جریان از ولتاژ استفاده نمی‌شود؟

پاسخ در قابلیت اطمینان بالاتر جریان نهفته است.

در محیط‌های صنعتی معمولاً:

• کابل‌ها طولانی هستند
• نویز الکترومغناطیسی وجود دارد
• موتورهای بزرگ در حال کار هستند
• تجهیزات قدرت در نزدیکی خطوط سیگنال قرار دارند

در چنین شرایطی سیگنال‌های ولتاژی بیشتر تحت تأثیر افت ولتاژ و نویز قرار می‌گیرند، در حالی که سیگنال جریانی پایداری بسیار بالاتری دارد.

به همین دلیل استاندارد 4-20mA به مرور به استاندارد اصلی صنایع فرآیندی تبدیل شد.

چرا 4 تا 20 میلی‌آمپر؟

یکی از رایج‌ترین سؤالات در ابزار دقیق همین موضوع است.

چرا بازه 4 تا 20 میلی‌آمپر انتخاب شده است؟

چرا 0 تا 20 میلی‌آمپر نیست؟

دلیل اصلی قابلیت تشخیص خطا است.

در سیستم 4-20mA:

• 4mA = حداقل مقدار واقعی فرآیند
• کمتر از 4mA = احتمال خرابی سیستم

برای مثال:

• قطع شدن سیم
• خرابی سنسور
• قطع تغذیه

می‌تواند باعث افت جریان به صفر شود.

در نتیجه اپراتور متوجه می‌شود که مشکل از فرآیند نیست، بلکه سیستم دچار خطا شده است.

این ویژگی یکی از مهم‌ترین مزایای استاندارد 4-20mA محسوب می‌شود.

اجزای یک حلقه 4-20mA

یک حلقه استاندارد معمولاً شامل اجزای زیر است:

سنسور

کمیت فیزیکی را اندازه‌گیری می‌کند.

ترانسمیتر

اطلاعات سنسور را به سیگنال 4-20mA تبدیل می‌کند.

کابل انتقال

سیگنال را منتقل می‌کند.

سیستم کنترل

سیگنال را دریافت و تحلیل می‌کند.

منبع تغذیه

انرژی مورد نیاز حلقه را تأمین می‌کند.

کاربرد 4-20mA در صنایع نفت و گاز

در صنعت نفت و گاز هزاران تجهیز بر اساس این استاندارد کار می‌کنند.

نمونه‌هایی از کاربرد:

• ترانسمیتر فشار خطوط انتقال
• اندازه‌گیری سطح مخازن ذخیره‌سازی
• مانیتورینگ دمای فرآیند
• سیستم‌های آنالیز گاز
• اندازه‌گیری رطوبت در گاز طبیعی

در بسیاری از سیستم‌های آنالیز گاز، خروجی تجهیزات اندازه‌گیری نیز از طریق سیگنال 4-20mA به سیستم کنترل منتقل می‌شود.

کاربرد 4-20mA در صنایع پتروشیمی

در واحدهای پتروشیمی، کنترل دقیق شرایط فرآیند اهمیت بسیار بالایی دارد.

از جمله کاربردها:

• اندازه‌گیری فشار راکتورها
• کنترل دمای مبدل‌ها
• اندازه‌گیری سطح مخازن
• پایش کیفیت محصولات فرآیندی

در این محیط‌ها وجود نویز الکتریکی بالا باعث می‌شود استفاده از 4-20mA همچنان انتخاب اول مهندسان باشد.

کاربرد 4-20mA در نیروگاه‌ها

نیروگاه‌ها نیز به شدت وابسته به سیستم‌های Instrumentation هستند.

کاربردهای رایج:

• اندازه‌گیری فشار بخار
• کنترل بویلرها
• مانیتورینگ توربین‌ها
• اندازه‌گیری اکسیژن در فرآیند احتراق

در این تجهیزات، سیگنال‌های 4-20mA به صورت گسترده مورد استفاده قرار می‌گیرند.

ارتباط 4-20mA با پروتکل HART

یکی از مهم‌ترین پیشرفت‌ها در سیستم‌های ابزار دقیق، توسعه پروتکل HART بود.

در این فناوری:

• سیگنال 4-20mA همچنان حفظ می‌شود.
• اطلاعات دیجیتال نیز همزمان روی همان خط منتقل می‌شوند.

این موضوع امکان:

• پیکربندی تجهیزات
• عیب‌یابی
• دریافت اطلاعات اضافی

را فراهم می‌کند.

📌 در مقاله «پروتکل HART چیست؟» به طور کامل این موضوع را بررسی خواهیم کرد.

مزایای استفاده از 4-20mA

• مقاومت بالا در برابر نویز
• سادگی پیاده‌سازی
• قابلیت تشخیص خرابی
• مناسب برای فواصل طولانی
• سازگاری با اکثر سیستم‌های کنترل صنعتی
• هزینه نگهداری پایین

محدودیت‌های 4-20mA

با وجود مزایای فراوان، این استاندارد محدودیت‌هایی نیز دارد:

• انتقال تنها یک متغیر در هر حلقه
• سرعت پایین نسبت به شبکه‌های دیجیتال
• نیاز به سیم‌کشی اختصاصی

به همین دلیل در برخی کاربردها از پروتکل‌های دیجیتال مانند Fieldbus یا Modbus استفاده می‌شود.

جمع‌بندی

سیگنال 4-20mA یکی از مهم‌ترین استانداردهای انتقال اطلاعات در صنایع فرآیندی است. این استاندارد به دلیل سادگی، قابلیت اطمینان بالا و مقاومت مناسب در برابر نویز، دهه‌هاست که در صنایع نفت، گاز، پتروشیمی و نیروگاهی مورد استفاده قرار می‌گیرد.

با وجود ظهور فناوری‌های دیجیتال، همچنان بخش بزرگی از تجهیزات ابزار دقیق در سراسر جهان بر پایه همین استاندارد کار می‌کنند و آشنایی با آن برای مهندسان، تکنسین‌ها و مدیران فنی ضروری است.

سوالات متداول (FAQ)

سیگنال 4-20mA چیست؟

یک استاندارد انتقال اطلاعات آنالوگ در صنعت است که اطلاعات فرآیند را به صورت جریان بین 4 تا 20 میلی‌آمپر منتقل می‌کند.

چرا از 0-20mA استفاده نمی‌شود؟

زیرا در استاندارد 4-20mA می‌توان خرابی تجهیزات یا قطع سیم را تشخیص داد.

مهم‌ترین مزیت 4-20mA چیست؟

مقاومت بالا در برابر نویز و قابلیت اطمینان در فواصل طولانی.

آیا 4-20mA هنوز در صنعت استفاده می‌شود؟

بله. این استاندارد همچنان یکی از رایج‌ترین روش‌های انتقال اطلاعات در صنایع فرآیندی جهان است.

ارتباط 4-20mA با HART چیست؟

پروتکل HART اطلاعات دیجیتال را روی همان سیگنال 4-20mA منتقل می‌کند.

مقدمه

در صنایع فرآیندی مانند نفت، گاز، پتروشیمی و نیروگاهی، کنترل دقیق شرایط عملیاتی یک الزام حیاتی است، نه یک انتخاب. پارامترهایی مانند فشار، دما، دبی، سطح، ترکیب گازها و رطوبت باید به‌صورت لحظه‌ای اندازه‌گیری و کنترل شوند تا ایمنی، کیفیت محصول و پایداری فرآیند تضمین شود.

در این میان، ابزار دقیق (Instrumentation) نقش اصلی را در پایش و کنترل این پارامترها ایفا می‌کند. بدون وجود سیستم‌های ابزار دقیق، هیچ واحد صنعتی مدرن قادر به عملکرد پایدار و ایمن نخواهد بود.

ابزار دقیق چیست؟

ابزار دقیق به مجموعه‌ای از تجهیزات و سیستم‌ها گفته می‌شود که برای:

• اندازه‌گیری کمیت‌های فیزیکی و شیمیایی
• تبدیل این اندازه‌گیری‌ها به سیگنال استاندارد
• انتقال داده به سیستم کنترل
• و در نهایت کنترل فرآیند

استفاده می‌شود.

به زبان ساده:

ابزار دقیق “سیستم عصبی” یک واحد صنعتی است.

اجزای اصلی سیستم ابزار دقیق

یک سیستم Instrumentation معمولاً از چند بخش اصلی تشکیل شده است:

1. سنسورها (Sensors)

سنسورها اولین نقطه تماس با فرآیند هستند. وظیفه آن‌ها اندازه‌گیری مستقیم پارامترهایی مانند:

• دما (Temperature)
• فشار (Pressure)
• رطوبت (Moisture)
• سطح (Level)
• ترکیب گازها

📌 خروجی سنسور معمولاً یک سیگنال خام است.

2. ترانسمیترها (Transmitters)

ترانسمیترها سیگنال خام سنسور را تبدیل به سیگنال استاندارد صنعتی می کنند. مانند:

• 4-20 mA
• HART Protocol
• Modbus

این سیگنال‌ها قابل ارسال به سیستم کنترل هستند.

(برای دسترسی به مقالات تخصصیو کامل تر روی  هرکدام از گزینه ها کلیک کنید.)

3. سیستم کنترل (Control System)

این بخش شامل:

• DCS (Distributed Control System)
• PLC (Programmable Logic Controller)

است و وظیفه آن:

• دریافت داده‌ها
• تصمیم‌گیری
• اعمال اصلاح روی فرآیند

4. سیستم نمایش و مانیتورینگ

اپراتورها از طریق این سیستم‌ها وضعیت فرآیند را مشاهده می‌کنند:

• SCADA
• HMI
• Control Room Displays

اهمیت ابزار دقیق در صنایع نفت و گاز

در صنایع نفت و گاز، ابزار دقیق فقط برای اندازه‌گیری نیست، بلکه برای کنترل ایمنی و جلوگیری از حادثه استفاده می‌شود.

برخی از کاربردهای حیاتی:

کنترل فشار و دما در خطوط انتقال

هرگونه افزایش یا کاهش غیرمجاز فشار می‌تواند منجر به آسیب جدی به تجهیزات شود.

پایش کیفیت گاز طبیعی

پارامترهایی مانند رطوبت و ترکیب گاز باید دائماً کنترل شوند.

جلوگیری از خوردگی و هیدرات

وجود رطوبت در خطوط گاز می‌تواند باعث تشکیل هیدرات و انسداد خطوط شود.

کنترل فرآیندهای پالایشگاهی

تمام واحدهای پالایشگاهی بر اساس داده‌های ابزار دقیق کنترل می‌شوند.

نقش ابزار دقیق در سیستم‌های آنالیز گاز

یکی از مهم‌ترین زیرشاخه‌های ابزار دقیق، Gas Analysis است.

در این بخش، پارامترهای زیر اندازه‌گیری می‌شوند:

• Dew Point (نقطه شبنم)
• Moisture Content (رطوبت)
• Oxygen (اکسیژن)
• CO₂ و H₂S و…

این اندازه‌گیری‌ها برای:

• ایمنی خطوط گاز
• جلوگیری از خوردگی
• کنترل کیفیت محصول

ضروری هستند.

📌 در مقالات بعدی به‌صورت تخصصی وارد موضوع Dew Point و رطوبت در گاز طبیعی خواهیم شد.

ابزار دقیق در پروژه‌های EPC

در پروژه‌های صنعتی بزرگ (EPC)، طراحی سیستم ابزار دقیق یکی از مراحل اصلی مهندسی است.

در این پروژه‌ها:

• نوع سنسورها مشخص می‌شود
• نوع ترانسمیتر انتخاب می‌شود
• سیستم کنترل طراحی می‌شود
• و کل معماری Instrumentation تعیین می‌شود

بدون طراحی صحیح ابزار دقیق، هیچ واحد صنعتی قابل راه‌اندازی نیست.

ارتباط ابزار دقیق با تجهیزات صنعتی

در عمل، ابزار دقیق شامل تجهیزات واقعی است که در سایت‌های صنعتی نصب می‌شوند، مانند:

• ترانسمیترهای فشار و دما
• آنالایزرهای گاز
• سیستم‌های نمونه‌گیری (Sample Conditioning Systems)
• سنسورهای رطوبت و اکسیژن

📌 این تجهیزات در ادامه مقالات سایت رمانتا به‌صورت جداگانه و تخصصی بررسی خواهند شد.

جمع‌بندی

ابزار دقیق پایه و اساس تمام سیستم‌های صنعتی مدرن است. این حوزه امکان اندازه‌گیری، کنترل و بهینه‌سازی فرآیندهای پیچیده را فراهم می‌کند و بدون آن، صنایع نفت، گاز و پتروشیمی قابل بهره‌برداری ایمن و پایدار نیستند.

این مقاله به‌عنوان نقطه شروع، دید کلی از مفهوم Instrumentation ارائه داد. در مقالات بعدی، وارد مباحث تخصصی‌تر مانند:

• سیگنال‌های 4-20mA
• Dew Point در گاز طبیعی
• سیستم‌های آنالیز گاز

خواهیم شد.

سوالات متداول (FAQ)

ابزار دقیق چیست؟

ابزار دقیق مجموعه‌ای از تجهیزات برای اندازه‌گیری و کنترل پارامترهای صنعتی مانند فشار، دما و ترکیب گازها و.. است.

مهم‌ترین کاربرد ابزار دقیق چیست؟

کنترل فرآیندهای صنعتی، افزایش ایمنی، بهبود کیفیت و جلوگیری از خطاهای عملیاتی.

ابزار دقیق در چه صنایعی استفاده می‌شود؟

در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سایر صنایع فرآیندی.

تفاوت ابزار دقیق و سیستم کنترل چیست؟

ابزار دقیق داده را اندازه‌گیری می‌کند، سیستم کنترل از این داده برای تصمیم‌گیری و کنترل فرآیند استفاده می‌کند.
